Classic Plus
Colheitadeira de parcelas pequena
Classic Plus Colheitadeira de parcelas pequena
O seu Plus para maior sucesso da colheita.
Classic Plus Colheitadeira de parcelas pequena
O seu Plus para maior sucesso da colheita.
A ceifeira-debulhadora de parcelas Classic Plus atende todas as exigências para uma colheita rápida e sem misturas do âmbito da geração F3 até pré-reproduções.
Graças a seu sistema modular, a máquina pode ser adaptada a todas as condições de colheita e
exigências dos clientes. As dimensões e o peso reduzido garantem uma alta operabilidade da colheitadeira bem como o fácil transporte da máquina.
Resumo das vantagens:
- Maior conforto com uma plataforma de condução moderna
- Tela a cor para operação intuitiva e melhor visão geral, controle de todos os parâmetros importantes e administração fácil do menu com teclas de função
- Todas as funções importantes para a operação da colheita estão integradas nela alavanca multifuncional
- Coluna de direção com altura e inclinação ajustáveis
- Assento do condutor confortável com altura ajustável e com interruptor de segurança integrado
- Menor formação de poeira para o condutor através do debulhador com efeito de sucção projetado
- Ventilador de limpeza hidráulico com possibilidade de ajuste (400 – 1800 r/min) no display a cor e na parte traseira
- Ajuste do variador hidráulico com opção de regulagem no display a cor
- Tubo de esvaziamento do tanque de grãos dobrável hidraulic amente pode ser controlado a partir do display a cor
- Maior intervalo de manutenção
A Classic Plus garante maior vida útil devido a adaptações de construção do depósito, assim como a utilização de produtos de qualidade nos rolamentos e correias - Alto desempenho de debulha e resultados de colheita puros
- Desempenho 20 % mais alto com a geometria melhorada na debulha
- Otimização referente à liberdade de mistura devido à modificação no contrabatedor, correia transportadora da caixa de debulha e outras posições. Perfeitamente adequado para sementes pequenas, como debulha de verduras, ervas e forragem
- Multi Crop adequado
Troca de côncavos em pouco tempo com o novo sistema de troca de cesta projetado com a ferramenta integrada - Alta agilidade
Ideal para o uso em jardins de cultivo e pequenos lotes com aprimoramento de diâmetros de raio de curva em 15 % - Perfeito para cortes profundos
Condução das facas ao nível do solo para cortes profundos até 4,5 cm quando os frutos estão pertos ao nível do solo
Máquina compacta para alto desempenho
A transmissão da WINTERSTEIGER Classic Plus ocorre através de um sistema hidrostático de tração com motores fortes e robustos nos cubos das rodas. O motor diesel Deutz refrigerado à água com 38 kW (52 PS) foi concebido para alto rendimento e segurança operacional. Faixa de velocidade: para frente/para trás de 0 a 16 km/h.
Em terrenos difíceis, é possível ativar, do assento do condutor, a tração integral com o eixo traseiro reforçado e os motores nos cubos das rodas.
Acessórios e opcionais:
- Homologação para dirigir em estradas públicas
- O bloqueio do diferencial por comando eletro-hidráulico nos motores dos cubos das rodas dianteiras pode ser ligado e desligado do posto do condutor
- Compressor com mangueira e recipiente de ar de 10 litros para a limpeza externa
- Recipiente de ar suplementar de 40 litros para trabalhos de limpeza abrangentes sem necessidade de motor
- Controle com pedal, as mãos ficam livres para outras atividades
Visão ampla e completa a partir do posto do condutor
O novo conceito do assento do operador da Classic Plus se caracteriza pela disposição clara dos elementos de controle, pela operação ergonômica e intuitiva, assim como pela grande variedade de ajustes do assento do condutor.
Além disso, permite uma visão excepcional de toda a área de trabalho.
O assento do condutor com ajuste de altura (com suspensão pneumática opcional), interruptor de segurança integrado e coluna de direção com ajuste de altura e inclinação oferece maior conforto para o condutor durante a colheita.
Os revestimentos de proteção e uma capota especial do motor protegem o condutor e o operador contra ruído, poeira e calor.
A nova tela colorida oferece uma visão geral e o controle de todos os parâmetros importantes:
- Visualização moderna e intuitiva em uma olhada
- Menu de navegação simples com teclas de função
- Indicador da temperatura do líquido de arrefecimento
- Indicador de combustível
Todos os controles e displays estão claramente dispostos e permitem fácil acesso:
- Direção hidráulica
- Regulagem automática da mesa da ceifadeira e da altura do moinho
- Regulagem hidráulica contínua da velocidade do moinho de 0 a 45 rpm
- Parada rápida do mecanismo de corte, moinho e do transporte da mesa
- Parada rápida para todos os acessórios de colheita (hidráulicos)
A alavanca multifuncional concentra todos os comandos de condução e de colheita em uma única mão:
- Elevação/abaixamento dos acessórios de colheita
- Elevação/abaixamento do molinete
- Movimento horizontal para frente e para trás do molinete
- Limpeza com ar comprimido do acessório de colheita (com sistema de pesagem)
- Máxima velocidade do soprador de limpeza
- Tecla Enter para o sistema de pesagem
O arranque e a parada da máquina são realizados pelo uso do pedal Stop&Go opcional, com a alavanca multifuncional permanecendo na mesma posição. Isto simplifica a operação e eleva a capacidade da parcela.
Uma variedade de acessórios de colheitadeiras à disposição.
Mecanismo de corte com esteira alimentadora.
O novo trabalho de corte da Classic Plus é uma combinação de uma entrada em parafuso, rolos de transferência e correia transportadora, já tendo sido testado nas mais adversas condições de colheita, como em cereais deitados, resíduos vegetais da cultura anterior ou plantas com alto teor de umidade. Disponível em larguras de corte de 125 cm e 150 cm. O transporte homogêneo do produto e a grande distância entre a lâmina e a rosca de alimentação permitem reduzir as perdas a um grau mínimo. Os bocais de ar laterais na mesa garantem uma colheita absolutamente sem mistura.
A profundidade de corte e a condução das facas no nível do solo possibilitam uma colheita mais limpa quando os frutos estão perto do solo.
O mecanismo de corte apresenta as seguintes características de desempenho:
- Colheita sem misturas devido à lâmina da ceifadeira totalmente coberta, esteira transportadora, esteira transportadora de borracha anti-estática e sistema de limpeza por injeção de ar
- Alimentação homogênea e alta capacidade de colheita
- O dispositivo de parada rápida do mecanismo de corte e do moinho evitam a entrada de corpos estranhos
- Profundidade de corte de até 4,5 cm com a condução das facas no nível do solo
- Os patins do mecanismo de corte garantem uma altura de corte homogênea
- Excelentes resultados de colheita, mesmo em condições difíceis, graças ao elevador de espigas e ao divisor externo extra-longo
Acessório para mecanismo de corte:
- Duas barras de escovas, para manter os grãos fora do mecanismo de corte, sem necessidade de limpeza manual
- Regulagem hidráulica horizontal dos moinhos
- Proteção da base do mecanismo de corte para evitar danificar a esteira transportadora por meio de caules de girassóis, restolhos de feijão e etc.
- Divisores externos extra-longos para a separação perfeita de parcelas com plantas de caules longos
- Elevador de espigas para a colheita de cereais deitados
- Barra de corte vertical à direita, no lugar do divisor externo, para parcelas de colza, beterraba, feijão e verduras, a fim de minimizar as perdas nas linhas de separação
- Barra de corte vertical à esquerda, além da barra de corte vertical à direita, para a debulha do núcleo
- Abas de borracha para a colheita de ervilha ou feijão, evitando que os grãos muito maduros ou batidos rolem ou saltem, reduzindo, assim as perdas na mesa da ceifadeira
Acessório para a colheita de milho, duas fileiras.
- Quadro de colheita sólido com alimentação via esteira transportadora
- Utilizável em fileiras com distâncias entre 60 e 75 cm
- Elemento de colheita robusto e comprovado
- Regulagem hidráulica das placas colhedoras hidráulicas com indicação da distância entre placas, no posto do condutor
- Carroceria articulada e pontas de matéria plástica
Alta agilidade.
Ideal para o uso em jardins de cultivo e pequenos lotes com aprimoramento de diâmetros de curva em 15 %.
Acessórios e opcionais:
- Sistema de iluminação para percurso em via pública
- Sistema de iluminação para trabalho noturno
- Teto de proteção solar sobre a plataforma do condutor
- Arco de segurança com teto de proteção solar sobre a plataforma do condutor
- Cabine panorâmica com ventilador de três velocidades
- Lâmpada giratória
- Homologado para circulação em vias públicas
Coleta de amostras com volume ajustável.
Em associação ao sistema de pesagem, são possíveis as seguintes opções para a coleta de amostras:
- Coleta de amostras lateral para 0 a 1000 ml (colheita realizada por duas pessoas)
- Coleta de amostras próxima do posto do condutor para 900 ml (colheita realizada por uma pessoa)
Transporte suave e sem mistura de grãos
A WINTERSTEIGER oferece os seguintes equipamentos, de acordo com a aplicação:
Ensacamento lateral – pela esquerda.
Procedimento de colheita para dois homens, por transporte pneumático, ventilador ajustável, eclusa injetora, ciclone e suporte de saco duplo. Este sistema de ensacamento caracteriza-se pelo transporte suave e sem mistura de grãos.
Acessórios:
- Plataforma auxiliar para o sistema de ensacamento
- Assento para a plataforma auxiliar
Depósito de grãos.
Capacidade de 400 litros com enchimento e esvaziamento pneumático por meio de uma rosca sem-fim. Acionando-se uma válvula de comutação, efetua-se, opcionalmente, o ensacamento ou transporte dos grãos para o depósito. Depois da remoção do alçapão com os botões de pressão, o depósito de grãos pode ser limpo com facilidade.
Tubo hidráulico de esvaziamento do depósito de grão.
Com a ajuda do tubo hidráulico dobrável, o depósito de grão pode ser esvaziado facilmente através da tela colorida.
Alto desempenho de debulha e resultados
de colheita puros.
Debulha perfeita – colheita limpa.
A comprovada técnica de debulha garante um produto de colheita limpo e a melhor extração de palha sem misturas, graças ao transporte pneumático de grãos e às coberturas dos cantos. A operação e os ajustes são realizados do assento do condutor.
A alta pureza do produto da colheita é garantida graças a:
- Diversos sacudidores planos e peneiras de limpeza
- Melhor distribuição de ar na peneira de limpeza
- Placas defletoras de ar na peneira de limpeza
- Distribuidores de ar especiais no ventilador
Acionamentos do tambor de debulha.
Variador do tambor de debulha com dispositivo de torção inversa:
O variador do tambor de debulha permite uma velocidade de ajuste contínua de 330 a 2100 rpm. A tela colorida exibe a velocidade do tambor de debulha. Vantagens: adaptação fácil a diferentes culturas e condições de colheita, permitindo um resultado de debulha perfeito, mesmo em difíceis condições de colheita e umidade. A distância entre o côncavo e o cilindro de debulha e o ângulo do côncavo são indicados em uma escala graduada.
Volante de ajuste da velocidade do tambor de debulha:
Diferentes combinações do volante de ajuste da velocidade do tambor de debulha e correntes de rolos permitem as seguintes velocidades: 160, 220, 280, 470, 675, 850, 1045, 1320 e 1890 rpm.
Variador hidráulico do tambor de
debulha.
Como opção, a Classic Plus oferece um ajuste hidráulico do variador que pode ser regulado no terminal de operação. Com isso, o conforto do operador é ainda maior.
Cestas do côncavo.
O novo sistema de cestas projetado com ferramentas integradas possibilita uma troca rápida durante a retirada lateral do côncavo sem desmontar a ferramenta de corte. A troca das cestas é feita em menos de 2 minutos.
Sistemas de coleta de dados de colheita de alta precisão.
A WINTERSTEIGER oferece soluções de coleta de dados e pesagem personalizadas para os requisitos dos clientes. Aqui está a visão geral das oportunidades e benefícios:
W1 | W1 PLUS | H2 ClassicTM | |
Sistema | 1 recipiente | 1 recipiente | 1 recipiente |
Número de células de pesagem | 2 | 2 | 3 |
Desempenho (rendimento de parcela x tempo de ciclo) | Rendimentos de parcela pequenos e médios | Rendimentos de parcela pequenos e médios | Rendimentos de parcela pequenos, médios e grandes |
Avaliação (parcela com peso de até 15 kg) |
Medição individual | Medição individual | Medição individual |
Avaliação (parcela com peso superior a 15 kg) | Medição individual de até 30 l |
Medição individual de até 30 l |
Diversas medições |
Medição de peso |
+ |
+ | + |
Registro de umidade | + | + | |
Medição de umidade para umidade dos grãos | 40% | 40% | 40% |
Medição de peso em hectolitros | + | ||
Transferência de dados para sistemas NIR | + | + | + |
Uso do software de colheita Easy Harvest | + | + | + |
Operação com outro software de colheita | + | + | + |
Interface para outros bancos de dados | + | + | + |
Colheita contínua de parcelas longas | + | ||
Sensor de inclinação e movimento para reduzir erros causados por vibração ou movimento da colheitadeira | + | + | + |
Função de pesagem para gradientes de inclinação de até | 10% | 10% | 10% |
W1 e W1 Plus
Os novos sistemas de pesagem W1 e W1 Plus, desenvolvidos exclusivamente para a WINTERSTEIGER pela HarvestMaster, combinam a precisão e a velocidade sem precedentes para medição de umidade e pesagem. O sistema de pesagem é baseado em medição e tecnologia de manuseio de grãos exclusivas. O sistema compacto e econômico é projetado para a montagem nas colhedoras de parcela Classic Plus e Quantum. O sistema é capaz de processar todos os tipos de frutos comuns de campo. O sistema W1 faz apenas a pesagem e o sistema W1 Plus também determina a umidade do material colhido.
Dados técnicos: | |
Dimensões | 38 cm x 46 cm x 48 cm (15 pol. x 18 pol. x 19 pol.) |
Capacidade | Até 30,5 l |
Precisão de pesagem | ± 45 g (± 0,1 lbs) |
Medição de umidade | Precisão de até ± 1% |
Atuador | Pneumático |
Temperatura | 0° a 50 °C (32° a 122 °F) |
Nós nos reservamos o direito de fazer alterações técnicas. |
H2 ClassicTM
Esse é um sistema de coleta de dados de colheita muito compacto que é ideal para uso predominante de todos os tipos de frutos. Ele também funciona de forma adequada com material colhido de baixo volume e pequenos rendimentos e materiais colhidos de grande volume e material colhido de grande volume, como milho. Graças ao balde de pesagem grande, a grande maioria das parcelas pode ser registrada em um único processo de pesagem, o que garante tempos de ciclo extremamente curtos. A grande variedade de opções de amostra também pode ser controlada na Quantum usando o software Easy Harvest para gerenciar os planos de campo e armazenar e exportar os dados coletados.
Recursos de desempenho:
- Tempos de processamento rápido sem parada: O armazenamento intermediário possibilita inserir a próxima parcela antes da pesagem ter sido concluída.
- Ciclos de medição muito rápidos
- Alta precisão graças à medição automatizada de compensação de vibração otimizada do peso da parcela, nível de umidade e peso em hectolitros/capacidade produtiva de peso de teste
- A detecção de nível de enchimento permite diversas medições automatizadas para grandes rendimentos de parcela (> 15 kg (30 lbs), "Modo de faixa").
Sequência de colheita:
- O material é colhido diretamente no balde de pesagem.
- Assim que o nível de enchimento máximo do balde de pesagem for atingido, a quantidade restante será armazenada na tremonha e pesada durante o próximo ciclo.
- O ciclo de pesagem é acionado manualmente no final da parcela pressionando um botão.
- No caso de rendimentos de parcela maiores, os pesos de componente são adicionados.
- Os dados são armazenados no computador de bordo.
- Se o coletor de amostra for ativado, a amostra é retirada automaticamente. As etiquetas podem ser impressas imediatamente se desejado.
Dados técnicos do H2 ClassicTM | |
Sistema de pesagem | |
Dimensões (L x P x A) | 380 x 460 x 480 mm (15 x 18 x 19 pol.) |
Capacidade do balde de pesagem | Aprox. 19 litros (0,54 bu), aprox. 15 kg (33 lbs) em trigo |
Capacidade de medição de umidade/ determinação de peso de teste |
2,3 litros ou 1,2 litros |
Precisão de medição | |
Peso | Precisão de ciclo: máx. +/- 45 g (+/- 0,1 lbs) Precisão de parcela: máx. +/- 45 g (+/- 0,1 lbs) |
Peso em hectolitros | +/- 1,0 kg/HL |
Umidade | +/- 0,5% ou umidade de grãos 0 a 27% +/- 1,0% ou umidade de grãos 27 a 40% |
Tempo de ciclo/velocidade para um processo de pesagem | <= 6 s |
Nós nos reservamos o direito de fazer alterações técnicas. |
Menor formação de poeira para o condutor.
O novo debulhador projetado com efeito de sucção faz que ocorra uma menor formação de poeira para o condutor.
Sacudidor plano.
Um desnível, duas chapas defletoras e um pente de transporte garantem que a palha fique bem solta e com elevada capacidade de inclinação. Graças ao dispositivo de troca rápida, o sacudidor pode ser substituído sem problemas.
A peneira de limpeza, em combinação com os dois comprimentos de curso ajustáveis, garante a melhor separação de grãos. Um ventilador de fluxo de ar transversal acionado por correia trapezoidal regula a quantidade de ar e assegura um produto de colheita limpo e sem perda de grãos. Diâmetro dos furos: 6, 10, 14, 20, 28 mm.

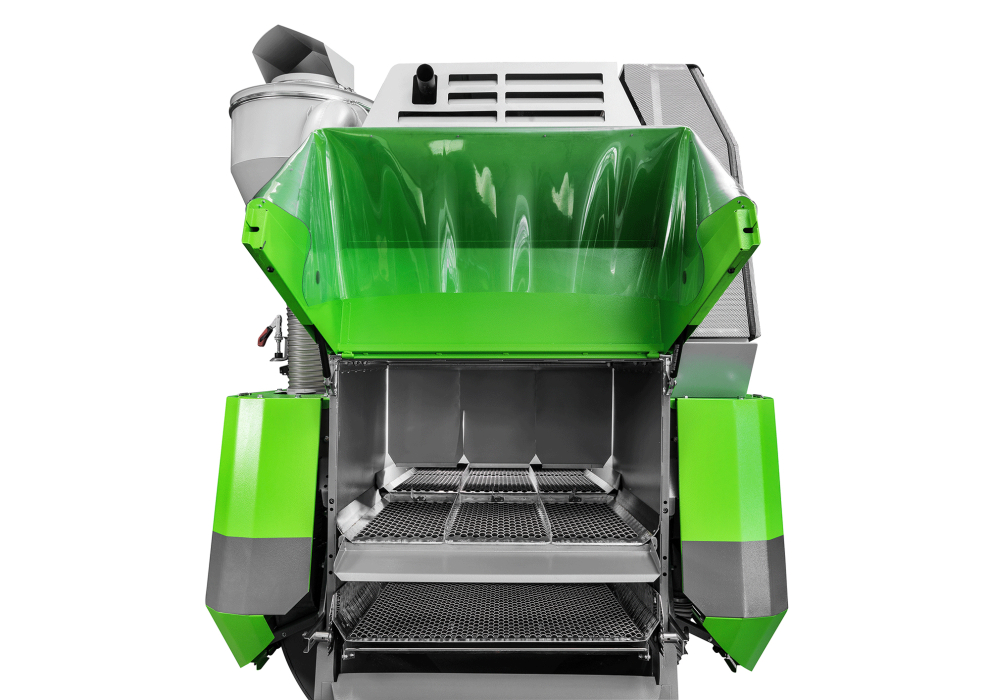

Peneira de limpeza.
Peneira de limpeza com tempo de troca de dois minutos.
- Diâmetro dos furos: 4, 6, 8, 12, 16, 20, 24 e 28 mm
- Peneira ajustável pequena (4 a 20 mm), peneira ajustável grande (16 a 30 mm)
Versões especiais.
Classic Plus para debulha de gramíneas e outras plantas de sementes pequenas.
- Abertura lateral suplementar na caixa de debulha para a limpeza da esteira alimentadora
- Esteiras transportadoras anti-estáticas na caixa de debulha e na mesa da ceifadeira garantem a ausência absoluta de mistura
- Abertura suplementar para um acesso mais fácil ao tambor agitador de palha e para a limpeza ou injeção de ar rápidas da máquina base
- Processamento preciso, assim como selagem e arredondamento de todos os cantos, bordas e rebites no plantio com sementes pequenas
- A guia especial das roscas helicoidais de alimentação garante uma alimentação sem mistura
- Raspador interno para a limpeza da esteira transportadora da caixa de debulha e do mecanismo de corte
Reboque de caminhão para o a em vias públicas.
No reboque, estão armazenadas duas rampas de acesso em alumínio, que permitem carga e descarga rápidas. As paredes laterais, em alumínio, com fechos embutidos podem ser dobradas e retiradas. O engate do reboque de esferas possui um servo-freio de inércia e uma função automática de marcha a ré.
Dados técnicos: | |
Superfície de carga (C x L x H) | 5100 x 2100 x 350 mm |
Altura de carga | 770 mm |
Dimensões exteriores | Comprimento total: aprox. 6400 mm Largura total: aprox. 2160 mm |
Rampas de acesso (2 unidades) | Comprimento: 3000 mm Capacidade de carga: 2800 kg |
Carga útil | 2750 kg |
Peso máx. permissível | 3500 kg |
Reservamo-nos ao direito de realizar modificações técnicas.
Nós temos prazer em apoiar você!
Seu gestor de conta da WINTERSTEIGER terá prazer em ajudá-lo a montar uma solução sob medida para suas necessidades!
