Génération Quantum

Dotée d’une conception modulaire, la génération de moissonneuses-batteuses Quantum se compose de trois modèles différents, qui partagent tous la même technologie Quantum. Pensées pour l’utilisateur, ces moissonneuses-batteuses définissent de nouvelles références en termes de rendement, de convivialité et de traitement des semences.

  GÉNÉRATION Quantum
  Core Plus Pro
Petites graines ++ ++ ++
Cultures en rang + + ++
Vitesse de récolte + + ++
Confort de l'opérateur + ++ ++
Système d’aide à la conduite + ++ ++
Options disponibles o + ++

Puissance du moteur 55 kW / 75 CV 55 kW / 75 CV 85 kW / 115 CV
Volume de la trémie à grains

1100 l

1100 l 1700 l
Garde au sol 250 mm 250 mm 370 mm
Vitesse de conduite 17 km/h 25 km/h

25 km/h

Système de semi-chenille N/A OUI OUI
o = bon / + = meilleur / ++ = optimal



Quantum Pro Moissonneuse-batteuse pour parcelle pour une performance maximale

Quantum Pro - la nouvelle dimension.

La Quantum Pro est la machine la plus puissante de la gamme unique de moissonneuses-batteuses pour parcelle. Elle a été mise au point en collaboration avec les principales sociétés de recherche sur le maïs et le soja afin de répondre à leurs objectifs de manipulation de variétés de maïs et de soja à haut rendement. La conception visionnaire de cette machine apporte une base solide pour tous les défis à venir dans la recherche sur les types de semences en rang.



En plus de toutes les caractéristiques de la Quantum Core et de la Quantum Plus, la Quantum Pro définit de nouveaux standards en termes de performances, de largeur des équipements de récolte, de taille de trémie à grains et de stabilité. Cette machine présente le niveau de finition le plus élevé de la génération de moissonneuses-batteuses Quantum.



Grâce à ses équipements de récolte larges et son énorme trémie à grains, la Quantum Pro convient parfaitement au battage de multiplication et aux semences de base. Sa conception intelligente et modulaire rend le nettoyage de la machine plus facile que jamais, afin de respecter les normes de pureté.



La somme de vos avantages :

  • Machine puissante pour les essais de pépinière et de rendement ainsi que pour l’augmentation des grains avec 85 kW / 115 CV
  • Les gros pneus assurent une stabilité et une traction maximales ainsi qu’une perturbation minimale du sol pendant la récolte

  • Travail sans contrainte grâce à un concept de fonctionnement avancé
    • Disposition optimale et faibles niveaux sonores dans la cabine
    • Une excellente ergonomie assure un travail sans contrainte pour le conducteur et l’utilisateur
    • Système d’aide à la conduite intuitif avec contrôle des séquences automatiques pour une reproductibilité à 100 % lors de la récolte et donc une meilleure comparaison des résultats

  • Efficacité opérationnelle optimale
    • Équipement de récolte de céréales Optiflow et unité de battage haute performance pour une circulation des matériaux optimisée



    • Système de nettoyage puissant fourni par un double-ventilateur axial avec un débit d’air optimisé
    • Niveau maximale de pureté de l’échantillon résultant d’un système de post-nettoyage breveté
    • Grande autonomie grâce à la faible consommation de carburant et au grand volume de la trémie à grains, jusqu’à 1 700 litres
    • Construction robuste et coûts d’entretien réduits
    • Vitesse de conduite 0 – 25 km/h

  • Logistique haute performance des grains
    • Durées de cycles minimales (< 20 sec pour 6 m de parcelle, échantillonnage incl)
    • Échantillonnage représentatif : Volume et durée contrôlés de 0 à 20 l avec une reproductibilité maximale
    • Système intégré d’échantillonnage et d’ensachage derrière la cabine avec bande transporteuse d’échantillonnage
  • Technologies de collecte des données précises
    • Systèmes de pesage HarvestMaster puissants (H2 Classic, W1 et W1 Plus)
    • Collecte de données NIRS intégrée avec trappe de dosage contrôlé dans le temps

  • Bien adapté à des types de semences multiples
    • Le remplacement de la table de coupe et du contre-batteur ne prend pas plus de quelques minutes
    • Les grilles et les secoueurs sont interchangeables

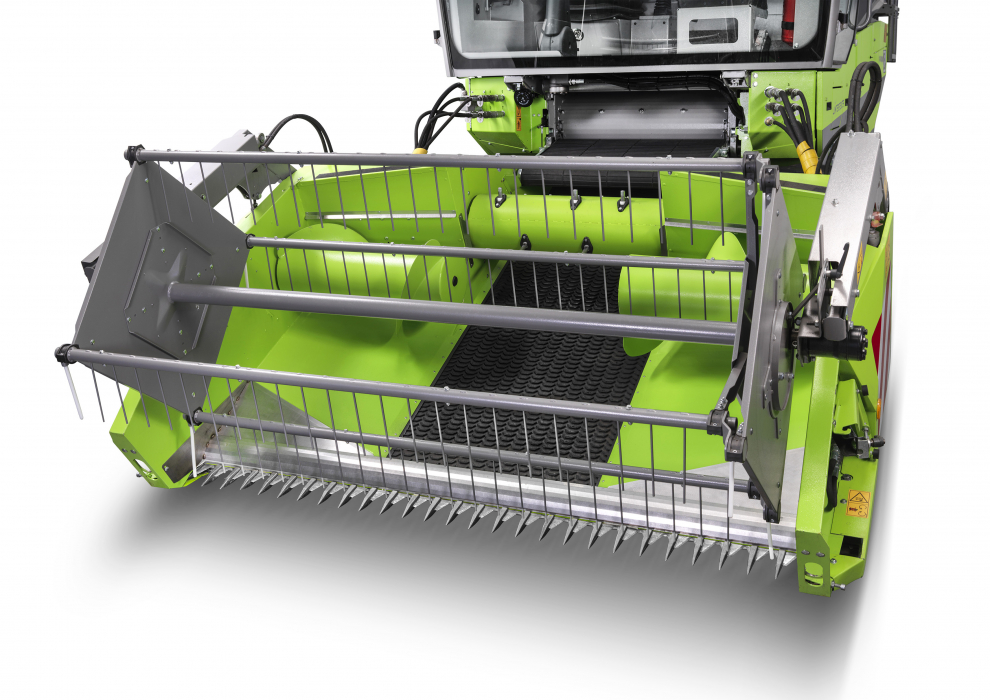

  • Large gamme d’équipements de récolte
    • Équipements de récolte de maïs et de tournesol à 2 rangs avec différents écartements de rangs et modèles de broyeurs
    • Équipements de récolte à plateforme dans des largeurs de 125 à 200 cm
    • Équipement de récolte de type de semence pour 2 rangs, avec des éléments de récolte John Deere

Poste de conduite

La Quantum Plus WINTERSTEIGER se caractérisent par une conception bien pensée de la cabine, du poste de conduite et des commande résolument adaptée aux besoins de l’utilisateur. La conception ergonomique réduit considérablement les facteurs de fatigue et aide à conserver le niveau de concentration en évitant la fatigue, même après de longues journées de récole. Toute cette attention portée aux besoins des utilisateurs rend la récolte considérablement moins éprouvante. La conception avancée de la Quantum Plus permet de faire correspondre les besoins des personnes à un objectif et à un lieu et définit la norme que les moissonneuses-batteuses précédentes n’ont pas été en mesure de proposer.

  • Conception de l’espace claire et nette : le siège conducteur est légèrement décentré et donc ergonomique par rapport aux commandes. Le deuxième opérateur dispose de l’espace nécessaire pour travailler confortablement.
  • Isolation phonique : La cabine deluxe offre le niveau sonore le plus bas, à 76 dB(A), afin de créer l’environnement le plus confortable pour le conducteur et l’opérateur. Les fenêtres incurvées, le montage découplé sur les éléments d’amortissement, un revêtement de sol absorbant et le moteur installé à l’arrière y contribuent.
  • Sécurité maximale : la cabine est construite conformément à la norme EN 13531, TOPS (TipOver Protective Structure) - testée et certifiée. Cela permet de garantir la sécurité des opérateurs en cas d’urgence.
  • Climat agréable : La cabine bénéficie du meilleur refroidissement de sa catégorie, même lorsque les températures extérieures sont élevées, grâce à son puissant système de climatisation d’une puissance de refroidissement de 8 kW.
  • Positions d’assise sans contrainte : la Quantum dispose de sièges ergonomiques confortables pour le conducteur et l’opérateur, également disponible en version à suspension pneumatique.
  • À l’abri de la poussière : Le système d’échantillonnage étant scellé, toute trace de poussière est évitée.
  • Rétroviseur réglables électriquement
  • Pré-câblé pour une installation facile de l’auto-radio

  • La hauteur et l'inclinaison de la colonne de direction sont réglables pour un confort optimal.
  • Manipulation sans risque : le levier multifonction est intégré à l’accoudoir et se déplace avec le siège conducteur.
  • Toutes les fonctions des opérations de récolte sont commandées à partir du levier multifonction, de sorte que la main reste sur le levier multifonction tout au long du processus de récolte :
    • Système d’entraînement avant/arrière,
    • Soulèvement/abaissement de l’équipement de récolte,
    • Levage/abaissement du rabatteur,
    • Contrôle de la vitesse du rabatteur
    • Arrêt rapide de l’équipement de récolte
    • Activation du blocage du différentiel / de l’entraînement 4 WD (option)
    • Passage de la vitesse rapide à la vitesse lente
    • Déplacement du rabatteur vers l’avant/vers l'arrière ou ouverture/fermeture des plaques cueilleuses sur le cueilleur de maïs
    • Contrôle de la séquence de démarrage
      • Toutes les autres commandes et tous les éléments fonctionnels sont situés de manière ergonomique sur la console.

  • Visualisation ultra-moderne et intuitive de tous les paramètres de la machine sur un seul écran couleur 7”
  • Connexion directe à la gestion du moteur pour le suivi et les messages
  • Système de bus CAN à auto-diagnostic permettant de contrôler l'intégrité de tous les périphériques connectés pour faciliter l’entretien et le dépannage
  • Menu de maintenance facile à utiliser pour vérifier toutes le fonctions de la moissonneuse-batteuse, y compris toutes entrées/sorties et les relevés des capteurs
  • Navigation dans les menus intuitive grâce aux touches de fonction
  • Interface USB intégrée pour des mises à jour logicielles simplifiées
  • Si une caméra de recul (en option) est installée, l'image s’affiche automatiquement sur l’écran principal de la moissonneuse-batteuse lors d'une marche arrière
  • La vitesse du rabatteur peut être liée à la vitesse au sol de la moissonneuse-batteuse. Si la moissonneuse-batteuse accélère, le rabatteur accélère également pour assurer un débit continue et régulier dans l’équipement de récolte. La vitesse en circonférence est généralement légèrement plus rapide que la vitesse au sol et peut être réglée en pourcentage.
  • a pleine déflexion du levier de conduite peut être liée à une vitesse de conduite maximale. Par exemple, 0 à 100 %sur le levier équivaut à une vitesse de 0 à 4 km/h. Cela permet une meilleure résolution et un choix de la vitesse plus précis. En général, la vitesse maximale réglée correspond à la vitesse de récolte visée. Vous n’avez pas besoin de rechercher votre vitesse de récolte souhaitée après chaque parcelle en cas de récolte manuelle, il suffit de déplacer le levier sur 100 %.



Le puissant écran de 7” constitue la base de notre système de gestion des allées unique, Easy cycle, entièrement automatique. Ce processus entièrement automatique permet au conducteur de contrôler l’ensemble de la machine en appuyant simplement deux fois sur un bouton, dans le sens de l’allée. Le processus est le suivant :



  • Une fois l’allée atteinte, il faut appuyer sur le bouton du cycle. Le levier entraîné reste en position avant.
  • La machine s’arrête automatiquement.
  • L’équipement de récolte se soulève complètement et le rabatteur s’abaisse complètement. Cela permet aux tiges et aux barbes de ne pas rester sur la barre de coupe.
  • L’air comprimé est appliqué à l’équipement de récolte. La durée et la quantité des impulsions peuvent être configurées individuellement.
  • L’équipement de récolte et le rabatteur reviennent à la position initiale.
  • Après un court délai permettant le passage du matériau dans la batteuse, la soufflerie du ventilateur de nettoyage passe à la vitesse maximale pour nettoyer la zone des grilles Graepel.
  • S’il est installé, les grilles Graepel à commande pneumatique s’ouvre en même temps pour libérer les grains ou les tiges coincées.
  • Le cycle de pesage démarre automatiquement. Grâce au capteur de détection de graines par radar dans le tuyau d’acheminement des graines entre la grilles Graepel et le système de pesage, la moissonneuse-batteuse sait quand il n’y a pas de graines en approche du système de pesage.
  • Lorsqu’il est possible de continuer à couper la parcelle suivante en toute sécurité, un signal visuel est envoyé au conducteur.
  • En appuyant une fois sur le bouton du cycle, la machine repart à la même vitesse pour récolter la parcelle suivante.

    Ce système permet de s’assurer que chaque parcelle est traitée de la même manière pour des résultats davantage comparables. De plus, cela prévient toute erreur de manipulation et réduit les contraintes du conducteur de la moissonneuse-batteuse. Le système peut être modifié à tout moment par l’opérateur.



La Quantum Plus dispose d’une excellent fonctionnalité pour la récolte des parcelles centrales : les marchepieds escamotables automatiques. Lorsque la porte de la cabine est fermée, les marches se replient automatiquement, ce qui empêche les plantes de rester coincées dans les marches lors de la récolte.

Lorsque la porte de la cabine est ouverte, les marches se déploient automatiquement, permettant au conducteur de sortir de la cabine en toute sécurité.

Moteur et entraînement

Propulsion de la moissonneuse-batteuse.

La moissonneuse-batteuse Quantum Pro pour parcelles est équipée d’un moteur DEUTZ ultramoderne et performant. Ce moteur léger, mais puissant, est installé à l’arrière de la moissonneuse-batteuse pour protéger l'opérateur du bruit et de la chaleur dans la cabine. Le moteur est facilement accessible par des panneaux d’accès sur tous les côtés et au dessus, ce qui facilite les contrôles de routine et l’entretien annuel.

La grille de radiateur récemment développée est facile à nettoyer et empêche les débris d’obstruer les ailettes du radiateur. Le tamis rotatif de haute performance empêchent la poussière et les débris d’obstruer le radiateur. Un système de soufflage pneumatique supplémentaire nettoie régulièrement le tamis rotatif.



Équipé d’un filtre à particules diesel, d’un système DEF (Diesel Exhaust Fluid) et d'une interface de diagnostic, le moteur répond aux dernières normes d’émissions. Un réservoir de carburant de 150 litres assure une durée de fonctionnement maximale.

Grâce à la faible consommation de carburant du moteur et au grand réservoir, vous pouvez réaliser une longue journée de récolte sans avoir faire le plein !





Caractéristiques de performance :



  • DEUTZ 3,6 l moteur diesel quatre cylindres à refroidissement par eau
  • Puissance 115 CV / 85 kw
  • Couple 500 Nm
  • Réservoir de carburant 150 l
  • Contenance fluide DEF 10 l

Options de système d’entraînement au sol intelligentes pour une traction maximale

Le système d'entraînement hydrostatique au sol WINTERSTEIGER permet une vitesse de conduite allant jusqu’à 25 km/h (16 mph). Chaque roue est équipée d'un moteur hydrostatique à usage intensif pour un entraînement direct.



  • 2 roues motrices sur l’essieu avant avec ou sans blocage du différentiel permet une vitesse de conduite allant jusqu’à 25 km/h (16 mph)
  • 4 roues motrices sélectif - véritable 4 roues motrices avec 3 blocages du différentiel. Blocage du différentiel d'avant en arrière et de gauche à droite pour une meilleure traction. Chaque moteur de moyeu est alimenté par un débit d’huile constant.
  • Chenille triangulaire sur l’essieu avant pour une meilleure traction et un faible compactage du sol. En combinaison avec les 4 roues motrices sur l’essieu arrière pour garantir la sécurité dans les virages.

Lignes d’entraînement à économie d'énergie

Les transmissions par courroie, dont l’efficacité et la fiabilité ont été prouvées, fournissent plus de puissance pour la récolte par rapport aux solutions hydrauliques à forte puissance traction utilisée par la concurrence. En plus de leur efficacité, elles sont faciles à entretenir et à régler.

Mode de conduite sur route autonome

Si la conduite sur route est activée, le moteur ne tourne qu’au régime nécessaire pour fournir la puissance correspondant à la vitesse de conduite souhaitée. Il n’est pas nécessaire de faire tourner le moteur à plein régime pour aller et venir sur le terrain.

Il en résulte une moindre consommation de carburant, des émissions sonores et une usure réduites.

Battage et nettoyage

Unité de battage et système de nettoyage OptiFloww.

Fruit d’un développement continu et cohérent, l’équipement de récolte OptiFloww de la Quantum Core avec son alimentation par bande transporteuse et son unité de battage haute performance OptiFloww permettent une cadence maximale, même dans les conditions de récolte les plus difficiles. Les conditions difficiles telles qu’un pourcentage élevé de paille ou d’humidité dans le matériau récolté ne sont pas un problème pour l’unité de battage OptiFloww de Quantum Core. Le débit de matériaux optimisé permet à la fois de l’améliorer et d’augmenter la cadence.

Caractéristiques de performance de l’unité de battage OptiFloww :

  • Large plage de vitesse de rotation du batteur de 240 à 1680 tr/min pour un battage en douceur de tous les types de semences
  • Tambour de battage puissant d’un diamètre de 400 mm (15,7")
  • Grande surface de séparation et de battage grâce à un contre-batteur ayant un angle d’enroulement (117°) et un diamètre de tambour importants
  • Réglage hydraulique du contre-batteur, commandé depuis l’écran principal de la moissonneuse-batteuse
  • Faible consommation d’énergie grâce au nouveau tire-paille à tube carré
  • La conception et la disposition novatrices du batteur et du tire-paille assurent un débit efficace de matériaux et réduisent le risque d’obstruction de la machine
  • Contre-batteurs pour tous les types de semences (intervalles de maille de 6 à 36 mm)
  • Les contre-batteurs sont remplaçables par côtés, sans avoir à enlever les équipement de récolte
  • Barres d’ébarbage pour les contre-batteurs de 9 et 12 mm pour de meilleurs résultats avec l’orge

Système de nettoyage OptiFloww.

Pour la Quantum Core, l'optimisation est la clé. Le système de séparation et de nettoyage de la Quantum Core, avec son secoueur et sa grilles Graepel, est donc optimisé pour correspondre aux performances de l’unité de battage. Grâce à sa longue course et à sa grande descente, le secoueur est très efficace. Les roulements à billes dans les bras oscillants du secoueur et de la grilles Graepel garantissent une longue durée de vie. Les soufflantes axiales à entraînement hydraulique fournissent le débit élevé nécessaire au système de grilles Graepel, ainsi qu’un débit d’air laminaire avec un design peu encombrant. L'étape avec la table de préparation intermédiaire après la bande transporteuse du caisson de battage facilite la séparation des matériaux.



Caractéristiques de performance :



  • Performance du système de nettoyage adaptée au système de battage
  • Installation à une seule ou deux grilles Graepel en fonction de l’objectif, du rendement ou de la pureté
  • Bras oscillants articulés avec des roulements à billes pour une durée de vie prolongée
  • Contre-batteurs, secoueurs et grilles Graepel disponibles pour tous les types de semences
  • Les grilles Graepel sont faciles à retirer pour le nettoyage ou le passage à un autre type de semence
  • Grande surface de séparation et contre-batteur pour le grain battu grâce à un angle d’enroulement (117) et un diamètre de tambour importants



Versions et accessoires :



  • Tailles du secoueur GRAEPEL jusqu’à 32 mm
  • Grilles supérieures GRAEPEL allant de 4 à 32 mm pour tous les types de semences, ou grilles à lamelles supérieures réglables
  • Grilles inférieures pour tous les types de semences (trous ronds) de 3 à 20 mm. Les grilles supérieures peuvent également être utilisées comme grilles inférieures
  • Ouverture pneumatique de grilles Graepel à lamelles (en option) pour le cycle de nettoyage afin de dégager d’éventuels résidus ou grains de coincés(en option)
  • Capteur de perte de grains à l’arrière de la machine pour un retour visuel sur les pertes (en option)

Traitement des grains

Logistique haute performance des grains.

1. Transport du matériau récolté depuis le caisson de nettoyage vers le haut
2. Séparation à déflecteurs des grains - Séparateur à ailettes
3. Système de pesage
4. Interface d'échantillonneur, ensachage latéral
5. Système d’échantillonnage à volume contrôlé
6. Distribution pneumatique des grains
7. Transport vers la trémie à grains
8. Transport vers l’échantillonneur
9. Échantillonneur

Une séparation efficace du mélange grain-air est cruciale pour les étapes du processus en aval. Grâce au séparateur à ailettes breveté, le grain peut désormais être séparé de l’air de manière douce, rapide et fiable avec un design compact et peu encombrant. Ce principe innovant permet d’éviter le broyage des grains en circulation et un débit d’air descendant qui pourrait influencer les résultats de la pesée. Le même principe est également utilisé dans le séparateur à ailettes pour l’échantillonneur en cabine.

Dans le cas d'une récolte à 2 personnes sans collecte de données, l’échantillon de parcelle est mise en sac sur le côté. Un double porte-sac avec levier de commutation permet aux opérateurs de travailler rapidement et de manière ergonomique. La petite plateforme d’ensachage, réglable en hauteur, convient aux échantillons de parcelles plus petites, jusqu’à environ 10 kg. Une plateforme plus grande est disponibles pour les plus grandes parcelles. Un système d’ensachage en cabine est disponible en option.

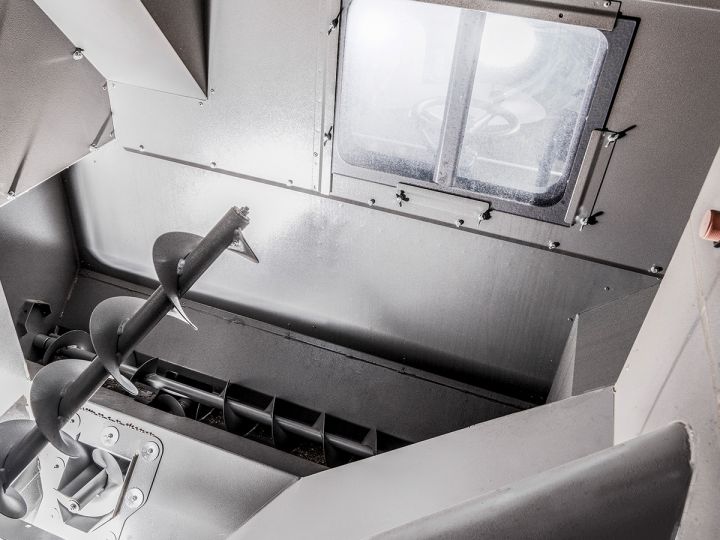

La trémie à grains est une option standard et existe en 2 tailles différentes : 1 500 l ou 1 700 l Elle est installée au centre de la machine pour une répartition uniforme du poids entre les essieux avant et arrière. Une trappe au fond de la cuve permet de la souffler facilement. De plus, un coupleur d’air comprimé se trouve à côté de la porte de la trémie à grains, sur le dessus. Il peut être utilisé pour une buse d’air afin de faciliter le processus de nettoyage.



Caractéristiques de performance :



  • Jauge électronique de niveau de remplissage et hublot depuis la cabine
  • Vitesse de déchargement rapide pour vider tout le réservoir en moins de 2 minutes
  • Vis de déchargement hydraulique repliable avec une hauteur de déchargement de 3,6 m , 4,7 m en option
  • Soufflage facile pour le battage de multiplication et la récolte des semences de base
  • La vis transversale peut être facilement retirée

L’échantillonnage est effectué en cabine, conformément à la définition de l’échantillon. Il suffit d'appuyer sur un bouton pour que l’opérateur déclenche l’échantillonnage. Il est également possible de déclencher l’échantillonnage à l’aide de l’interrupteur à pédale, ce qui laisse les deux mains libres pour manipuler l’échantillon. Le système d’échantillonnage fonctionne sans aucune poussière et ne contamine pas la cabine.

Si nécessaire, le conducteur peut activer ou désactiver l’échantillonnage pour la parcelle suivante.

Selon la configuration, la Quantum Plus dispose d'une seule (grande) ou de deux sorties d’échantillons (petite et grande). Là encore, l’opérateur peut présélectionner la sortie à laquelle l’échantillon doit être prélevé.

Si le rendement de la parcelle ne dépasse pas 20 litres, le système peut être utilisé pour ensacher la totalité de la parcelle dans la cabine.



Caractéristiques de performance :



  • Sortie d’échantillon ergonomique sur la paroi arrière de la cabine
  • Convient pour une utilisation par une ou deux personnes
  • Système d’échantillonnage contrôlé
  • Le système s’arrête si l’échantillon n’est pas encore déchargé lorsque l’échantillon suivant est prêt
  • Volume d’échantillonnage défini jusqu’à 2,7 l
  • Échantillonnage défini dans le temps jusqu’à 20 kg avec une précision de 5 %

Définition d’échantillons à volume contrôlé



La définition d’échantillons avec la Quantum Plus est claire et propose un large éventail d’options. Le module « Easy Sample » du logiciel de récolte permet de prédéfinir le type d’échantillon ou les combinaisons d’échantillons à prélever.
La définition du volume de l’échantillon est un processus simple et manuel qui se déroule sur le côté de la machine et ne nécessite aucun outil. Le volume de l’échantillon est ajustable dans la plage. Les variantes de définition d’échantillons suivantes sont prises en charge :



  • Petit échantillon, 200 – 700 ml
  • Grand échantillon, 700 – 2 000 ml
  • Double échantillon (petit et grand échantillon)



Définition d’échantillons contrôlés dans le temps



La définition d’échantillons à l’aide d'un volet d'échantillonnage contrôlé dans le temps permet de prélever des échantillons plus grands et homogènes de la parcelle. Une fois qu’une durée définie a été fixée sur l’ordinateur de bord, un échantillon peut alors être prélevé par l’opérateur à l'aide de l’échantillonneur situé dans la cabine. La taille maximale de l’échantillon dépendant du temps est 20 litres La précision de répétition est d’environ 5 %.



Des capteurs de détection des semences par radar peuvent être installés dans le tube d’alimentation pneumatique vers le système de pesage, et du système de pesage vers l’échantillonneur dans la cabine. Les mesures du capteur sont utilisées pour déterminer si des graines circulent encore dans les tubes de distribution. En fonction des lectures du capteur, les différents volets sont actionnés. L’avantage : les volets sont actionnés en fonction du débit de matériaux en temps réel et remplacent les réglages de minuterie prédéfinis. Les parcelles à faible rendement passent plus rapidement dans le système que les parcelles à haut rendement, ce qui réduit la durée du cycle en fonction du rendement (en option).

Le stockage des échantillons intégré, situé entre la cabine et la trémie à grains, est une solution innovante et pratique. Il augmente énormément l’efficacité de la Quantum, sans affecter la largeur et la stabilité de la machine.



Après l’ensachage, l'opérateur place les échantillons dans une caisse standard à l’aide de la table de rangement très pratique. Les caisses recommandée par WINTERSTEIGER ont un format de 400 x 300 x 210 mm. Après avoir rempli la caisse, l’opérateur ouvre une porte coulissante à commande pneumatique à l’arrière de la cabine et dépose la caisse sur la bande transporteuse située derrière. La bande transporteuse peut contenir un total de 5 caisses standard. Lorsque la bande transporteuse est pleine, la porte latérale extérieure à rouleaux est ouverte et rabattue, de sorte que les caisses peuvent être retirées une à une en actionnant la bande transporteuse.

Le stockage des échantillons de la Quantum Core peut également s’adapter à d’autres dimensions de caisses, à condition que celles-ci ne dépassent pas 400 mm de largeur et 220 mm de hauteur.

Les sacs remplis utilisés lors du processus d’ensachage peuvent également être stockés à la place des caisses. Les sacs sont déposés directement sur la bande transporteuse et la procédure de remplissage et de déchargement de la bande transporteuse est la même que pour les caisses.



Caractéristiques de performance :



  • Volume de stockage 0,5 m³
  • Espace pour 5 caisses
  • Système de bande transporteuse électrique pour le chargement et le déchargement
  • Rien ne dépasse sur le côté qui pourrait compromettre la largeur de transport

Systèmes de pesage

Logiciel de pesage et d’échantillonnage Easy Harvest.

Le logiciel Easy Harvest est fourni sur une tablette Windows qui est reliée à l'électronique de la moissonneuse-batteuse ainsi qu’au matériel du système de pesage. L’intégration complète permet à l’opérateur de gérer toutes les tâches de pesage et d’échantillonnage dans une seule application. Comme Easy Harvest est connecté à tous les sous-systèmes de la moissonneuse-batteuse, il adopte à la volée les durées de transport des semences pour obtenir les durées de cycle les plus courts possibles.

Le logiciel permet au conducteur de la moissonneuse-batteuse de comprendre clairement, à chaque étape et en temps réel, comment le grain passe dans la machine.



Tablette Windows pour :



  • L’acquisition de données du système de pesage
  • Le contrôle du système d’échantillonnage
  • Le contrôle des séquences

Logiciel tout-en-un pour :



  • Le contrôle du système de pesage
  • L’acquisition de données de récolte
  • Le contrôle du système d’échantillonnage
  • Assistant d’étalonnage de poids
  • Assistant d’étalonnage d’humidité
  • Génération de cartes de champs
  • Importation/exportation de cartes de champs
  • Retour visuel lorsqu'il est possible de récolter la parcelle suivante en toute sécurité

Système de collecte des données de récolte haute précision.

WINTERSTEIGER propose des solutions de pesage et de collecte de données qui sont adaptées individuellement aux besoins des clients. Voici les opportunités et les avantages en un coup d'œil :





  W1 W1 PLUS H2 ClassicTM
Système 1 conteneur 1 conteneur 1 conteneur
Nombre de cellules de pesage 2 2 3
Performance (rendement de la parcelle x temps de cycle) Rendement des petites et moyennes parcelles Rendement des petites et moyennes parcelles Rendement des petites, moyennes et grandes parcelles
Évaluation (poids des parcelles jusqu’à 15 kg)
Mesure individuelle Mesure individuelle Mesure individuelle
Évaluation (poids des parcelles de plus de 15 kg) Mesure individuelle
jusqu’à 30 l
Mesure individuelle
jusqu’à 30 l
Mesures multiples
Mesure du poids

+

+ +
Relevé de l’humidité   + +
Mesure de l’humidité du grain 40 % 40 % 40 %
Mesure du poids en hectolitre     +
Transfert de données vers les systèmes NIR + + +
Utilisation du logiciel de récolte Easy Harvest + + +
Fonctionnement avec d’autres logiciels de récolte + + +
Interface avec d’autres bases de données + + +
Récolte continue de parcelles longues     +
Capteur de pente et de mouvement pour réduire les erreurs causées par les vibrations ou les mouvements de la moissonneuse + + +
Fonction de pesage pour des pentes allant jusqu’à 10 % 10 % 10 %

W1 et W1 Plus

Les nouveaux systèmes de pesage W et W1 Plus, développés exclusivement pour WINTERSTEIGER par HarvestMaster, combinent une précision et une rapidité inégalées dans la mesure du poids et de l’humidité. Le système de pesage est basé sur une technologie unique de mesure et de manutention des grains. Le système compact et rentable est conçu pour être monté sur les moissonneuses-batteuses pour parcelles Classic Plus et Quantum. Le système est capable de traiter tous les types de semences de plein champs courantes. Le système de pesage W1 mesure uniquement le poids et le système de pesage W1 Plus détermine également le taux d’humidité de votre matériau récolté.



  Données techniques :
Dimensions 38 cm x 46 cm x 48 cm
Contenance Jusqu’à 30,5 l
Précision de pesage ± 45 g (±
Mesure de l’humidité Précision de ± 1 %
Actionneur Pneumatique
Température 0° à 50° C °°
Nous nous réservons le droit d’effectuer des modifications techniques.

H2 ClassicTM

Ce système très compact de collecte des données de récolte est idéal pour une utilisation généralisée avec tous les types de semences. Il fonctionnera aussi bien avec des matériaux récoltés de faible volume et de petits rendements, qu’avec des matériaux récoltés de grand volume comme le maïs. Grâce a un godet de pesée généreusement dimensionné, la grande majorité des parcelles peuvent être enregistrées en une seule pesée, ce qui garantit des durées de cycle extrêmement courts. La large gamme d’options d’échantillonnage peut également être contrôlée sur Quantum en utilisant le logiciel Easy Harvest pour gérer les plans de champs et pour stocker et exporter les données collectées.

Caractéristiques de performance :



  • Durées de traitement courtes et sans interruption : Le stockage intermédiaire permet de passer à la parcelle suivante avant d’avoir terminé la pesée.
  • Cycles de mesure très rapides
  • Ultra-précis grâce à une compensation optimisée des vibrations, mesure automatisée du poids de la parcelle, du taux d'humidité et du poids hectolitre/poids de test tout au long du parcours
  • La détection du niveau de remplissage permet d’effectuer des mesures multiples automatisées pour les rendements élevés des parcelles (> 15 kg « Strip Mode »).

Séquence de récolte :



  • Le matériau de récolte est récolté directement dans le godet de pesage.
  • Une fois que le niveau maximal de le godet de pesée est atteint, la quantité restante est stockée dans la trémie et pesé lors du cycle suivant.
  • Le cycle de pesage est actionné manuellement à la fin de la parcelle en appuyant sur un bouton.
  • Dans le cas de rendements de parcelles plus importants, les poids des composants sont additionnés.
  • Les données sont stockées dans l’ordinateur de bord.
  • Si un préleveur d'échantillon est activé, l’échantillon est prélevé automatiquement ; les étiquettes peuvent être imprimées immédiatement, si besoin.

  Données techniques H2 ClassicTM
Système de pesage
Dimensions (l x p x h) 380 x 460 x 480 mm
Contenance de la trémie de pesage Env. 19 litres,
env. 15 kg de blé
Contenance pour la mesure de l'humidité/
Détermination du poids de test
2,3 litres ou 1,2 litres
Précision de mesure
Poids Précision par cycle : max. +/- 45 g
Précision par parcelle : max. +/- 45 g
Poids hectolitre +/- 1,0 kg/HL
Humidité +/- 0,5 % ou humidité des grains 0 % – 27 %
+/- 1,0 % ou humidité des grains 27 % – 40 %
Vitesse/durée de cycle pour 1 processus de pesage <= 6 sec
Nous nous réservons le droit d’effectuer des modifications techniques.



Équipements de récolte pour une performance maximale

Équipements de récolte avec la technologie OptiFloww.

La technologie OptiFlowW Quantum est le résultat d'un développement continu et cohérent des équipement de récolte pour les moissonneuses-batteuses pour parcelles. OptiFlowW permet à la machine d’atteindre ses performances de chargement maximales, même dans les conditions les plus difficiles. Les céréales versées, les mauvaises herbes ou les herbes lourdes, la paille longue ou les enchevêtrement d'herbes n’affecteront pas les performances de chargement. La vis d’alimentation divisée améliore considérablement le flux de matériau, en particulier dans le cas du colza, et supprime ainsi le besoin d’équipements de récolte spéciaux pour le colza. Le tambour de compactage veille à ce que le matériau soit compacté et aligné lorsqu’il est transmis à l'unité de battage.





Caractéristiques de performance de l’équipement de récolte OptiFloww :

  • Une marche arrondie se trouve directement derrière la lame de coupe pour un meilleur écoulement du matériau et une protection efficace contre la perte de grains.
  • La vis d'alimentation divisée offre le meilleur débit de matériau possible et des performances de chargement maximales. En combinaison avec le tambour de compactage, le matériau récolté est transmis à l’unité de battage dans le sens de la longueur. Cela améliore considérablement l’efficacité de l’unité de battage.
  • Le conducteur à une visibilité optimale sur la lame de coupe grâce vis d'alimentation divisée.
  • Pas de mélange grâce à un nettoyage pneumatique à l’air comprimé
  • La grande hauteur de levage (1 050 mm) optimise la récolte de colza et du tournesol.
  • Mécanismes modernes d’entraînement hydraulique direct avec un haut niveau d’efficacité
  • Le système d’arrêt rapide de l’équipement de récolte complet empêche la pénétration de corps étrangers.
  • Patins pour une hauteur de coupe faible et régulière équipés d’un mécanisme de réglage rapide



Le conducteur à une visibilité optimale sur la lame de coupe

Débit optimal des matériaux grâce à la vis d’alimentation divisée

La marche arrondie évite la perte de grain

Équipement de récolte de maïs

Dotée d’un équipement de récolte de maïs, la Quantum Core présente des performances impressionnantes pour la récolte des parcelles de maïs.



Caractéristiques de performance :



  • Le système de bande transporteuse sans mélange est plus performant que tous les autres systèmes de chargement en termes de propreté et de performance de chargement.
  • Cadre stable et éléments de récolte robustes et éprouvés
  • Récole sans perte et chargement uniforme et en douceur du matériau récolté
  • Réglage hydraulique de platines dans la cabine
  • Conception étroite permettant de récolter les parcelles centrales, même si l’espacement entre les rangs est réduit



Versions et accessoires :



  • 2 rangs : Des espacements de rangs de 60 cm et 75 cm sont disponibles. Autres espacements de rangs disponibles sur demande.
  • Le broyeur Rotadisc ou le broyeur à tiges horizontal (en option) assurent des résultats de hachage propres
  • Équipement supplémentaire pour la récolte du tournesol (en option)

Équipement de récolte pour les types de semences en rang

L’équipement de récolte pour les types de semences en rang est une table de coupe pour la récolte des graines de soja avec de grands intervalles entre les rangs. L’angle plat des éléments de récolte et de la bande transporteuse assure une admission soignée des cultures, une faible hauteur de coupe et une alimentation optimale. Le piège à cailloux empêche l’entrée de corps étranger. Grâce à sa conception modulaire, l’équipement de récolte pour les types de semences en rang peut être parfaitement adaptée à vos besoins et aux conditions de sol respectives. Les unités de rangs sont flottantes mais peuvent également être fixées en place. Des patins robustes, réglables en hauteur ou rotatifs sont disponibles pour les plus petites hauteurs de coupe, ainsi que des roues de jauges de contrôle latérales.



Caractéristiques de performance :



  • Concept modulaire (unités fixes/flottantes, avec roues tasseuses/patins porteurs)
  • S’adapte parfaitement aux irrégularités du terrain
  • La vitesse d’admission, le dispositif d'inversion des éléments d’alimentation, le diviseur de types de semences repliable, etc peuvent être réglés depuis le poste de conduite pendant le déplacement


Configuration et accessoires :



  • Espacement des rangs : 76 cm; autres intervalles d’espacement des rangs disponibles sur demande
  • Roues de règle de contrôle latérales
  • Plaques de patins rotatives
  • Plaques de patins rigides

Options

Options supplémentaires disponibles :

  • Broyeur de paille pour une distribution uniforme de la paille
  • Contrôle du débit des grains pour des durées de cycle optimisées
  • Système de caméra de recul, intégré à l’écran principal de la moissonneuse-batteuse
  • Système de caméras multiples pour observer le cycle du grain dans la machine
  • Éclairage de travail LED de chaque côté et à l’arrière
  • Cadre de sécurité rabattable sur le dessus de la machine
  • Réservoir d’air supplémentaire
  • ...

Broyeur de grains

Le broyeur évite la germination des grains récoltés avant de quitter le champ.

Les principaux composants du broyeur sont des composants industriels éprouvés. Les rouleaux dentés de craquage en V fonctionnent à différentes vitesses et présentent un rendement et une efficacité élevés. Ils sont renforcés et conçus pour être utilisés sur le long terme.



L’espacement entre les rouleaux de broyage peut être réglé en continu et avec précision, ce qui signifie que tous les types de semences courants, du colza et des céréales au soja en passant par le maïs, peuvent être traités avec les mêmes rouleaux. L’écartement correct des rouleaux est contrôlé par le système de commande et le chargement dosé du broyeur évite les blocages. En cas de pénétration d’un corps étranger dans le système, les rouleaux sont protégés par une sécurité anti-surcharge à ressort.

Caractéristiques de performance du broyeur :



  • Système de rouleaux de broyage efficace et éprouvé dans des applications industrielles
  • Rouleaux universels pour une utilisation avec tous les types de semences
  • Espacement des rouleaux réglable
  • Taux de destruction des grains de plus de 99 %



Configuration :



  • Disponible avec ou sans broyeur de paille
  • Épandeur de paille intégré
  • Séparateur magnétique intégré





Système NIR pour l'analyse des types de semences

Système NIR pour l'analyse des types de semences

La présentation du matériau récolté a une influence significative sur la qualité des données de l’analyse NIR. L’avantage important du système NIR est le résultat du passage contrôlé du matériau récolté de la tête de mesure NIR. Cela permet de garantir une analyse représentative de l’ensemble de la parcelle. La présentation du matériau récolté est adaptée à tous les types de semences, du colza aux céréales et aux légumineuses, en passant par le maïs.



Ensuite, le logiciel Easy Harvest attribue automatiquement les informations de l’analyse NIR à la parcelle concernée et stocke les données. Le système NIR WINTERSTEIGER est équipé de manière standard d’appareils de mesure par contact POLYTEC. D’autres instruments de mesure NIR sont disponibles sur demande.

Dimensions et données techniques

Comparaison

Quantum Core Quantum Plus Quantum Pro
Machine de base
Moteur DEUTZ 2,9 l, Diesel, Tier 5, 55 kW
75 CV, 4 cylindres à refroidissement par eau,
couple 240 Nm (177 ft lb)
DEUTZ 2,9 l, Diesel, Tier 5, 55 kW
75 CV, 4 cylindres à refroidissement par eau,
couple 240 Nm (177 ft lb)
DEUTZ 3,6 l, Diesel, Tier 5, 85 kW
115 CV, 4 cylindres à refroidissement par eau,
couple 500 Nm (369 ft lb)
Contenance fuel 100 l 100 l 150 l
Contenance FED N/A N/A 10 l
Entrée d’air du radiateur Surface préforée Tamis rotatif Tamis rotatif avec nettoyage pneumatique
Système d’entraînement hydrostatique 2 WD, 2 WD avec blocage diff.
4 WD permanent, 4 WD avec 3 blocages diff
2 WD, 2 WD avec blocage diff.
4 WD partiel avec 3 blocages diff
Chenilles triangulaires
2 WD, 2 WD avec blocage diff.
4 WD partiel avec 3 blocages diff
Chenilles triangulaires
Vitesse au sol 17 km/h 25 km/h 25 km/h
Pneus avant 250/80-18 – 1569 mm largeur extérieure 400/55-17,5 – 1791 mm largeur extérieure 250/80-18 – 1569 mm largeur extérieure 400/55-17,5 – 1791 mm largeur extérieure 340/80-20 – 1880 mm largeur extérieure 405/70-20 – 1956 mm largeur extérieure
Pneus arrière 23/8.5-12
26/12-12
23/8.5-12
26/12-12
10/75-15.3
320/55-15
Garde au sol 250 mm 250 mm 370 mm
Empattement de la roue 2600 mm 2600 mm 2920 mm

Équipements de récolte
Équipement de récolte 1250 mm, 1500 mm, 1750 mm 1250 mm , 1500 mm , 1750 mm 1250 mm , 1500 mm , 1750 mm , 2000 mm
Rabatteur 4 ou 5 barres 4 ou 5 barres 4 ou 5 barres
Hauteur de coupe  30 mm – 1050 mm 30 mm – 1050 mm 30 mm – 1095 mm
Équipement de récolte de maïs 2 rangs 60 cm ou 75 cm en option avec hacheur 2 rangs 60 cm ou 75 cm en option avec hacheur 2 rangs 60 cm ou 75 cm en option avec hacheur 3 rangs 50 cm
Équipement de récolte pour les types de semences en rang 2 rangs 50 cm ou 75 cm 2 rangs 50 cm ou 75 cm 2 rangs 50 cm ou 75 cm
Équipement de récolte de tournesol 2 rangs 75 cm 2 rangs 75 cm 2 rangs 75 cm

Système de collecte et de pesage des grains
Ensachage seulement  Dans la cabine ou sur le côté gauche Dans la cabine ou sur le côté gauche Dans la cabine ou sur le côté gauche
Échantillonnage Durée définie dans la cabine Durée ou volume définis dans la cabine Durée ou volume définis dans la cabine
Contrôle du débit des grains  N/A Capteurs radar dans les tubes de transport Capteurs radar dans les tubes de transport
Trémie à grains  700 ou 1100 l 700 ou 1100 l 1500 ou 1700 l
Hauteur de déchargement  3,2 m, en option 4,2 m 3,2 m , en option 4,2 m 3,6 m , en option 4,6 m
Système de pesage W1+, poids & humidité
HM H2C, poids, humidité, poids spécifique
W1+, poids & humidité
HM H2C, poids, humidité, poids spécifique
W1+, poids & humidité
HM H2C, poids, humidité, poids spécifique
Logiciel Easy Harvest, Mirus Easy Harvest, Mirus Easy Harvest, Mirus
Tablette Demande mobile Panasonic  Panasonic

Système de commande
Écran moissonneuse-batteuse Écran couleur 5" Écran couleur 7" Écran couleur 7"
Cycle de nettoyage  Manuel avec bouton poussoir sur MUFU Cycle entièrement automatique Cycle entièrement automatique
Gestion des allées N/A Cycle entièrement automatique Cycle entièrement automatique


Options
Broyeur de paille OUI OUI OUI
Broyeur de grains NON OUI OUI
NIR Polytec NON  OUI OUI
Caméras OUI OUI

OUI

Dimensions

Dimensions

Longueur : commence à 5 700 mm ″ équipement de récolte incl. avec diviseur de type de semence
Largeur : démarre à 1 500 mm ″, battage en rang central), max. 2 250 mm ″)
Hauteur : 2 975 mm″
Longueur : commence à 5 700 mm équipement de récolte incl. avec diviseur de type de semence
Largeur : démarre à 1 500 mm (battage en rang central), max. 2 250 mm
Hauteur : 2 975 mm
Longueur : équipement de récolte incl. max. 7 330 mm avec broyeur de paille et diviseur extérieur monté
Hauteur : 3 200 mm sans gyrophare
Largeur de la machine de base : 1 620 mm
Largeur cabine : 1 800 mm , toit cabine 1 880 mm
Poids Démarre à 3 900 kg , cabine et équipement de récolte incl Démarre à 3 950 kg, cabine et équipement de récolte incl 5 900 kg équipement supérieur, y compris l’équipement de récolte



  • Plus de puissance pour une performance accrue du rendement
    • DEUTZ 3,6 l moteur diesel quatre cylindres à refroidissement par eau
    • Puissance 115 CV / 85 kw
    • Couple 500 Nm
    • Réservoir de carburant 150 l
  • Trémie à grains jusqu’à 1 700 l pour réduire le temps de déchargement. Il est possible de faire un tour complet de champ tout en déchargeant d’un seul côté, même dans les champs de types de semences à haut rendement.
  • Hauteur de déchargement de la trémie à grains jusqu’à 4.0 m (en option ) pour vidanger dans les plus hautes remorques à grains.
  • De gros pneus pour une meilleure stabilité et une plus grande surface de contact avec le sol pour réduire le compactage du sol
  • Une garde au sol de 35 cm pour passer facilement à travers les chemins d’irrigation et les fossés pour entrer dans le champ
  • Équipements de récolte à plateforme jusqu’à 2 m
  • Équipement de récolte de maïs 3 rangs à 50 cm

Nous sommes volontiers à votre disposition !

Votre conseiller commercial WINTERSTEIGER vous proposera volontiers une solution taillée sur mesure !

POUR AJOUTER D’AUTRES PRODUITS A VOTRE DEMANDE

Ce site Internet utilise des cookies – vous trouverez de plus amples informations à ce sujet et sur vos droits en tant qu’utilisateur dans notre politique de confidentialité." Cliquez sur « J’accepte tous les cookies » pour accepter tous les cookies (y compris les cookies de fournisseurs tiers) et pour pouvoir visiter notre site Internet directement, ou cliquez sur «Paramètres des cookies» pour gérer vous-même vos cookies.
Paramètres des cookies

Vous pouvez consulter ou modifier ici les paramètres des cookies des différents outils utilisés sur ce domaine et ses sous-domaines.

Cookies techniquement nécessaires pour les fonctions de base du site Internet. Un * indique un préfixe ou suffixe éventuel.
Vous pouvez définir ici vos paramètres pour les cookies ciblés.
