DSB Compact XM Dünnschnitt-Bandsäge

Einmodulige Dünnschnitt-Bandsäge.

Attraktiver Einstieg in die präzise Holzauftrennung.

Wenn Sie bei der Holzauftrennung mit einem Minimum das Maximum erreichen wollen, dann sollten Sie beim präzisen Dünnschnitt auf die DSB Compact XM setzen.



  • Maximale Flexibilität für vielfältige Anwendungen
  • Höchste Präzision im Dünnschnitt
  • Unschlagbares Preis-/Leistungsverhältnis
  • Schnittbreite bis zu 318 mm

Die Summe Ihrer Vorteile:

Ihr Einstieg in den präzisen Dünnschnitt

  • Einzigartiges Preis-Leistungs-Verhältnis
  • Maschine und Werkzeug aus eigener Entwicklung und Produktion
  • Vom Weltmarktführer im präzisen Dünnschnitt

Höchste Präzision für Ihre Anforderungen

  • Durchgehend massive Maschinen-Gusskonstruktionen
  • Innovatives Bandvorschubsystem mit automatischer Selbstreinigung
  • Hightech-Carbon-Führungen

Anwenderfreundliche Bedienung & weltweiter Service

  • Zentrales Bedienterminal mit Touch Screen Display
  • Ergonomisch & wartungs­freundlich
  • Weltweiter Service, unterstützt durch Fernwartung

Wie man hohe Erwartungen übertrifft?
Wenn man Vorteile in Serie bietet.

Flexibler und stabiler Blocktransport.

Der innovative Bandvorschub auf einer massiven Gussunterkonstruktion garantiert die gewohnte Präzision der WINTERSTEIGER Dünnschnitt-Bandsägen. Je nach Holzart, Blockvorbereitung und Abmessungen fördert der stabile Blocktransport kontinuierlich die Blöcke mit einer Geschwindigkeit von 1 – 16 m/min und erreicht damit eine Schnittgenauigkeit von bis zu 0,2 mm.

Integrierte permanente Reinigung.

Um bei fördernden Transportsystemen eine kontinuierlich hohe Schnittgenauigkeit zu gewährleisten, muss die Laufläche immer frei von Sägemehl sein. Dafür wurden ein eigenes Transportband und eine integrierte permanente Bandreinigung entwickelt, die höchste Präzision bei Trocken- sowie Nassschnittanwendungen garantiert.

Sanfter Anschnitt für bessere Sägenperformance.

Das Sanftanschnittsystem schont die Säge und steigert die Qualität des Outputs. Durch die reduzierte Geschwindigkeit beim Eintritt der Säge in den Holzblock werden die Kräfte auf die Säge minimiert: Die Auslenkung der Säge ist geringer. Ist die Säge vollständig in den Block eingetaucht, steigt die Vorschubgeschwindigkeit wieder.

Hoher Bedienkomfort.

Die DSB Compact XM beeindruckt ebenso durch ihre einfache Hand­habung. Mit Touchscreen-Display und leicht verständlichem Menü führt sie den Bediener sicher durch das Programm. Darüber hinaus überzeugt sie mit einer mehrsprachigen Bedienführung und zahlreichen Service- und Hilfsmenüs.

Hightech-Carbon-Druckführung.

Dieser Hightech-Verbundwerkstoff aus extrem abriebfesten Carbonfasern und hitzebeständigem Epoxydharz gewährleistet eine exakte Bandführung bei sehr langen Standzeiten.

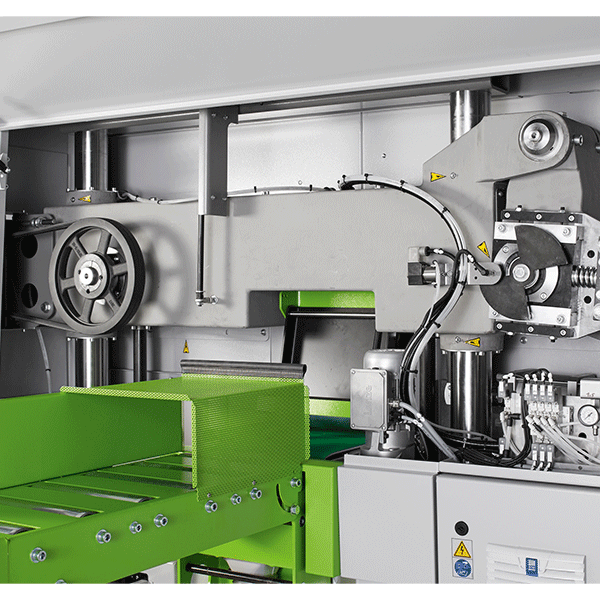

Ergonomisch und wartungsfreundlich.

Auch bei der Wartung bietet die DSB Compact XM maximalen Komfort. Die freie Zugänglichkeit zu allen servicerelevanten Komponenten im Ein- und Auszug reduziert Rüstzeiten, Einstellarbeiten und den Sägebandwechsel auf ein Zeit- und Kostenminimum.



Die Einhausung der Sägeeinheit innerhalb der Maschine erleichtert den Abtransport des anfallenden Sägemehls erheblich. Der Vorteil: minimaler Reinigungsaufwand.

DSB compact XM

Wir machen Ihnen ein eindeutiges Angebot.
Und lassen Ihnen trotzdem die Freiheit zu wählen.

Die Qualität eines Angebotes liegt nicht nur in klar eingelösten Nutzenversprechen. Sie steigt auch mit der
Möglichkeit zu wählen. Zum Beispiel zwischen Optionen, die je nach individuellen Notwendigkeiten das
Ergebnis weiter verbessern.

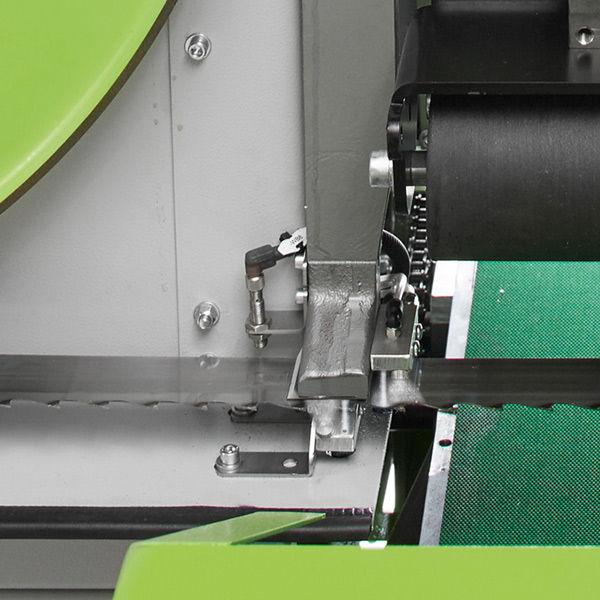

Innovatives Sprühsystem für den Nassschnitt.

Durch das Besprühen des Sägezahns mit einem speziellen, holzverträglichen Sprühmittel entsteht ein Sprühnebel, der die Sägebänder schmiert und kühlt. Je nach Bedarf und Anwendung lassen sich die Sprühintervalle individuell regeln. Der Vorteil: Höhere Standzeiten des Dünnschnitt-Sägebandes aufgrund verringerter Reibung und Vermeidung von Harzanhaftung. Bei Nassschnittanwendungen kommen die Vorteile des Sprühsystems besonders zur Geltung. Aber auch beim Auftrennen von Hölzern mit hohen Harz- oder Silikat-Anteilen spielt das Sprühsystem seine Performance voll aus.

Zusätzliche Besprühung mit Wasser.

Alternativ zum konventionellen Sprühmittel eignet sich bei der Verarbeitung von bestimmten nassen Holzarten auch Wasser. Eine kleine Menge wird auf die Zahnspitzen gesprüht und löst dabei die Verbindung von feuchtem Sägemehl, Harz und Schmieröl. Die seitlichen Freiwinkel der Sägen bleiben sauber und funktionell intakt. Das Sprühmittel Wasser kann mit dem konventionellen Mittel kombiniert oder je nach Bedarf auch getrennt eingesetzt werden.

Rollentisch

Anbau-Rollentische für optimale Blockauflage.

Ein Garant für präzise Schnittergebnisse ist die stabile Auflage von Blöcken im Ein- und Auszug der Maschine. WINTERSTEIGER hat dafür einen soliden Anbau-Rollentisch von 1,3 m Länge entwickelt.

Modulare Flexibilität.

Die Bauweise der DSB Compact XM ermöglicht eine einfache Reihenanordnung von mehreren Maschinen. Der Kunde bleibt flexibel: Wenn der Bedarf steigt, kann die Kapazität durch zusätzliche Maschinen in-line erweitert werden. Die Bedienung einer Gesamtanlage mit bis zu 6 Maschinen kann über jedes Display erfolgen.

Beschickungsmagazin für einfache Effizienzsteigerung Ihrer Maschinen und Arbeitsprozesse.

Mit dem Beschickungsmagazin als Bandsägen-Erweiterung bietet WINTERSTEIGER die optimale Lösung für die Steigerung von Effizienz und Wirtschaftlichkeit. Durch das Einlegen von mehreren Holzblöcken wird ein Material- und Zeitpuffer geschaffen. Dadurch können Ihre Mitarbeiter mehrere Maschinen beziehungsweise Arbeitsprozesse parallel bedienen.

Schnelle Hilfe.

Mit dem WINTERSTEIGER Remoteservice.

Im Störungsfall entscheiden Qualität und Schnelligkeit. WINTERSTEIGER Servicenetze und Vertriebsorganisationen weltweit garantieren Ihnen einen optimalen Support bei technischen Hilfestellungen und schnellstmögliche Unterstützung durch professionelle Servicetechniker.



Um die Verfügbarkeit noch zusätzlich zu verbessern und Reaktionszeiten zu verkürzen, besteht die Möglichkeit, Ihre WINTERSTEIGER Dünnschnitt-Bandsägen optional mit Remoteservice auszustatten. Mit dem WINTERSTEIGER Remoteservice sind Sie immer nur wenige Sekunden von der Fehleranalyse entfernt. Der direkte Draht zu unserem technischen Kundenservice verläuft über eine Online-Verbindung direkt zu Ihrer Maschine. Gleichsam in Echtzeit erfolgen Fehlererkennung und Diagnose, aber auch Datenanalysen, Optimierungen und Wartungsarbeiten. Das WINTERSTEIGER Remoteservice funktioniert mit LAN/WAN/GPRS/UMTS/HSDPA.

Dimensionen



Höhe

1975 mm

Breite

2820 mm

Tiefe (Maschinenmitte)

Mind. 1145 mm

Tiefe mit geöffneten Türen

Ca. 2000 mm

Tiefe mit Rollenbahnen (einzugs- undauszugsseitig)

3780 mm

Gewicht ohne Rollentische

1860 kg

Gewicht mit Rollentische

1960 kg

Fundamentbelastung

2100 kg

Transportmöglichkeit der Maschine

Ausnehmung für Gabelstapler / Hubwagen auf Maschinenunterseite, 2 Kranlaschen auf Maschinenoberseite

Transportmaße mit Palette (B x T x H)

2850 x 1250 x 2200 mm (2250 kg)

Transportmaße mit Holzverschlag (B x T x H)

3100 x 1300 x 2230 mm (2500 kg)

Technische Änderungen vorbehalten

Ihr WINTERSTEIGER Kundenberater stellt mit Ihnen gerne die auf Ihre Bedürfnisse maßgeschneiderte Lösung zusammen!
