Classic Plus Mietitrebbia parcellare

Il non Plus ultra per una migliore resa del raccolto.

La mietitrebbia parcellare Classic Plus soddisfa tutti i requisiti per un raccolto rapido e esente da inquinamenti a partire dalla generazione F3 fino alla premoltiplicazione. Grazie al sistema modulare, la macchina si adatta alle più svariate condizioni di raccolto ed esigenze dei clienti. Le dimensioni ed il peso ridotto facilitano il trasporto della macchina.

  • Maggior comfort grazie alla moderna piattaforma di guida
  • Display a colori per un utilizzo intuitivo e una panoramica ottimale, controllo di tutti i parametri importanti e semplice navigazione del menu tramite i tasti funzione
  • Tutte le funzioni necessarie per gestire gli elementi di raccolta sono integrate nella leva multifunzione
  • Piantone dello sterzo inclinabile e regolabile in altezza
  • Sedile di guida comfort regolabile in altezza con interruttore di sicurezza integrato
  • Basso carico di polvere per l‘operatore grazie alla costruzione dell‘unità trebbiatrice con effetto di aspirazione
  • Ventilatore idraulico di pulizia con possibilità di regolazione (400 – 1800 giri/min.) dal display a colori e sul retro della macchina.
  • Regolazione idraulica del variatore con possibilità di regolazione sul display a colori
  • Coclea di scarico del serbatoio del grano ripiegabile idraulicamente dal display a colori
  • Intervalli di manutenzione più lunghi
    La Classic Plus garantisce una lunga durata, grazie alle modifiche della costruzione nelle zone dei cuscinetti e utilizzando prodotti di elevata qualità per cuscinetti e cinghie
  • Massima prestazione di trebbiatura e raccolto puro
  • Produttività maggiore di oltre il 20 % grazie alla migliore geometria dell‘apparato trebbiante
  • Le modifiche al controbattitore, al nastro trasportatore ed a molti altri punti garantiscono l’assenza di miscelazione. Perfettamente adatta per semi minuti per esempio orticole, erbe o piante officinali.
  • Adatto a multi-colture
    Cambio del controbattitore in brevissimo tempo (< 2 min) grazie al nuovo sistema di cambio con utensile integrato
  • Elevata manovrabilità
    Utilizzo ideale in campi parcellari e vivai grazie al diametro di sterzata ridotto di circa il 15%
  • Perfetto per minime altezze di taglio
    Guida per lame a livello del suolo per minime profondità di taglio fino a 4,5 cm

Macchina base per elevate prestazioni.

PedalsteuerungPedalsteuerung

Il sistema di avanzamento del modello Classic Plus di WINTERSTEIGER consiste in una trazione idrostatica con potenti motori a mozzo. Il motore diesel Deutz raffreddato ad acqua da 38 kW (52 CV) è progettato per alte prestazioni e sicurezza di funzionamento. Ambiti di velocità: avanti/indietro 0 – 16 km/h.

Per i terreni difficili, dal sedile di guida è possibile inserire una trazione integrale opzionale con asse posteriore rinforzato e motori a mozzo.



Accessori e opzioni:

  • Documentazione per la richiesta del permesso di transito sulle strade pubbliche
  • Bloccaggio differenziale a comando elettroidraulico efficace sui motori a mozzo delle ruote anteriori; comandabile dal posto di guida
  • Compressore con tubo e recipiente dell’aria da 10 litri per la pulizia esterna
  • Recipiente dell’aria da 40 litri supplementare per interventi importanti di pulizia a motore spento
  • Grazie al comando a pedale le mani sono libere per altre attività



Panoramica completa dal posto di guida.

Fahrerstand

Il posto di guida di nuova concezione di Classic Plus si contraddistingue in particolare per la chiara disposizione degli elementi di comando, il comando ergonomico e user friendly, come pure per le innumerevoli impostazioni eseguibili dal sedile di guida.
Il posto di guida offre anche un’ottima panoramica di tutte le funzionalità. Il sedile di guida regolabile in altezza (con sospensione pneumatica opzionale) con interruttore di sicurezza integrato e il piantone dello sterzo reclinabile e regolabile in altezza assicurano al conducente massimo comfort di guida durante il raccolto.

Alcuni rivestimenti ed una speciale copertura per il motore proteggono il conducente e l’operatore da rumore, polvere e calore.

Il nuovo display a colori offre panoramica e controllo di tutti i parametri importanti:



  • Visualizzazione moderna e intuitiva a colpo d’occhio
  • Navigazione semplice tra i menu grazie ai tasti funzione
  • Visualizzazione della temperatura dell’acqua
  • Visualizzazione del livello del carburante



Tutti gli elementi di comando e la raccorderia sono disposti in modo chiaro e di facile accesso:

  • Sterzo idraulico
  • Regolazione idraulica della testata falciante e dall’altezza aspo
  • Regolazione idraulica continua della velocità dell’aspo su 0 – 45 giri/min
  • Arresto rapido per apparato fal-ciante, aspo e trasporto testata falciante
  • Arresto rapido per l’intera barra falciante (idraulico)

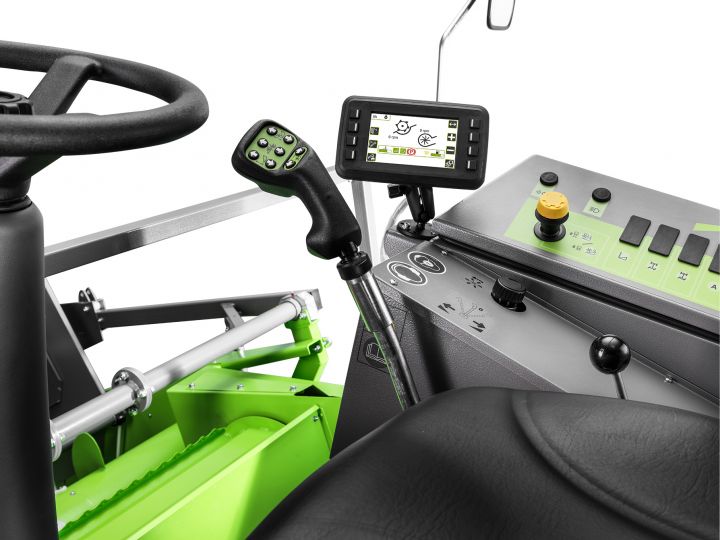

La leva multifunzione unisce tutti i comandi per la guida ed il raccolto:



  • Sollevamento/abbassamento della barra falciante
  • Sollevamento/abbassamento dell’aspo
  • Aspo orizzontale avanti/indietro
  • Ventilazione della barra falciante (in combinazione con il sistema di pesatura)
  • Ventilatore per la pulizia – velocità max.
  • Tasto invio per sistema di pesatura

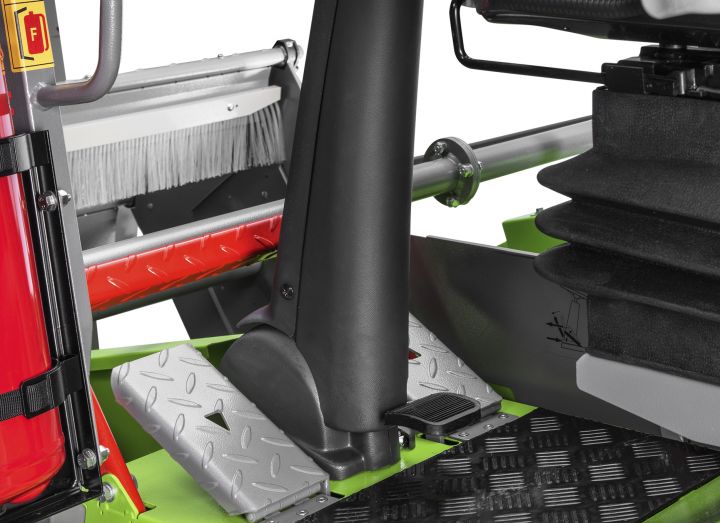

Il pedale Stop&Go (opzionale) arresta e riavvia la macchina evitanto così di spostare la leva multifunzione. Questo semplifica il comando e aumenta la resa parcellare.

Testate in diverse varianti.

Apparato falciante con convogliatore a nastro.

La nuova barra falciante di Classic Plus è una combinazione di alimentazione a coclea, rullo di trasferimento e nastro trasportatore. Ha già dato prova di sé nelle condizioni di raccolta più difficili, come il grano allettato, infestanti o piante voluminose con elevata umidità. Disponibile nelle larghezze di taglio di 125 cm e 150 cm. Il trasporto uniforme della paglia e la grande distanza tra il coltello e la coclea di alimentazione riducono al minimo le perdite. Gli ugelli dell‘aria laterali sulla barra garantiscono una raccolta assolutamente senza miscelazione. La profondità di taglio ridotta e la guida della lama a livello del suolo consentono un raccolto preciso in presenza di piante allettate.



L’apparato falciante ha le seguenti caratteristiche:

  • Raccolto esente da inquinamenti grazie alla copertura completa dei bordi della lama falciante e del nastro trasportatore, al nastro trasportatore in gomma antistatica ed ai dispositivi di scarico
  • Prelievo uniforme e alta capacità di raccolto
  • Il dispositivo di arresto rapido per apparato falciante ed aspo impedisce la raccolta di corpi estranei
  • Profondità di taglio ridotta fino a 4,5 cm grazie alla guida della lama a livello del suolo
  • I pattini dell’apparato falciante garantiscono un taglio uniforme e profondo
  • Ottimi risultati di raccolta anche in condizioni difficili grazie all’alza spighe e al deflettore laterale allungato

Accessori per apparato falciante:

  • 2 spazzole sull’aspo per un apparato falciante esente da semi evitano la pulizia manuale
  • Spostamento idraulico orizzontale per l’aspo
  • Protezione del fondo dell’apparato falciante a prevenzione dei danni causati al nastro trasportatore dagli steli di girasoli, dalle stoppie di fagioli e altri
  • Deflettore laterale allungato per la perfetta separazione delle parcelle con piante a stelo lungo
  • Alza spighe per la raccolta di piante allettate
  • Apparato falciante verticale a destra al posto del deflettore laterale per la raccolta di colza, rape, fagioli e ortaggi, per perdite ridotte nei punti di separazione
  • Apparato falciante verticale a sinistra combinato a quello di destra per la trebbiatura senza effetti marginali
  • Linguette di gomma per la raccolta di piselli o fagioli, che impediscono ai semi troppo maturi o sciolti di fuoriuscire, riducendo così le perdite sulla testata falciante

Testata per mais a 2 file.

  • Telaio di raccolta stabile con convogliatore a nastro
  • Utilizzabile per distanze tra file da 60 a 75 cm
  • Elementi di raccolta robusti e collaudati
  • Regolazione idraulica delle barre di raccolta con indicatore di distanza al posto di guida
  • Carrozzeria e punte di plastica incernierate

Maneggevolezza elevata.

Ideale per l’impiego in campi parcellari ed in vivai grazie al raggio di sterzata che è stato ridotto del 15 %.



Accessori e opzioni:

  • Impianto d’illuminazione per il transito su strada
  • Impianto d’illuminazione per il lavoro notturno
  • Tettuccio parasole sopra la piattaforma di guida
  • Barra di sicurezza con tettuccio parasole sopra la piattaforma di guida
  • Cabina con ampia visibilità e regolatore d’aria fresca a 3 stadi
  • Luce rotante
  • Omologazione per il transito su strada

Prelievo campioni con quantità regolabile.

Sono previste le seguenti varianti opzionali di prelievo campioni associate al sistema di pesatura:



  • Prelievo campioni laterale da 0 a 1000 ml (processo di raccolta con 2 operatori)

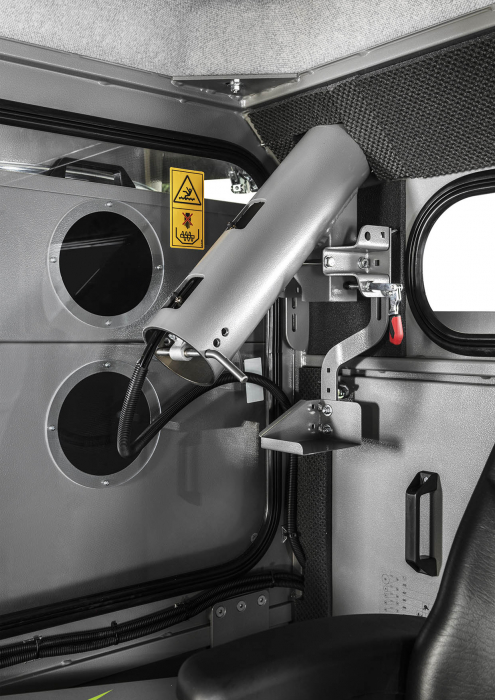

  • Prelievo campioni accanto al posto di guida da 900 ml (processo di raccolta con 1 operatore)

Trasporto semi delicato ed esente da inquinamenti.

WINTERSTEIGER offre diversi equipaggiamenti per diverse applicazioni:

Insaccamento laterale a sinistra.

Processo di raccolta a 2 operatori mediante trasporto ad aria, ventilazione regolabile, portello iniettore, ciclone e doppio supporto sacco. Questo dispositivo d’insaccamento si contraddistingue in quanto completamente esente da inquinamenti e per il trasporto delicato dei semi.



Accessori:

  • Piattaforma supplementare per l’insaccamento
  • Sede per la piattaforma supplementare

Cassone.

Capacità 400 litri, con riempimento e svuotamento pneumatici tramite coclea. Azionando un cursore si può scegliere tra il trasporto all’insacca-mento o al cassone. Rimuovendo lo sportello sul fondo tramite i sistemi di chiusura rapida è possibile pulire facilmente e accuratamente il cassone.

Coclea di scarico del cassone con funzionamento idraulico.

Grazie alla coclea di scarico del cassone con ribaltamento idraulico, si può svuotare il cassone dal display a colori.

Ottime prestazioni di trebbiatura e raccolto privo di impurità.

1. Coclea di trasporto trasversale
2. Coclea di alimentazione
3. Nastro di prelievo
4. Battitore
5. Contrabattitore
6. Nastro trasportatore
7. Scuotipaglia

Trebbiatura perfetta – raccolto pulito.

La comprovata tecnica di trebbiatura garantisce un raccolto pulito, una portata ottimale della paglia e l’assenza di inquinamenti grazie al trasporto pneumatico dei semi e alle coperture dei bordi. Il comando e la regolazione vengono effettuati dalla postazione di guida.



L’elevata purezza del raccolto è garantita da:



  • Diversi scuotipaglia e crivelli di pulizia
  • Ottima distribuzione del vento sul crivello di pulizia
  • Deflettori del vento sul crivello di pulizia
  • Speciali distributori del vento nel ventilatore

Azionamenti del battitore.

Variatore del battitore con dispositivo di rotazione contraria del battitore:
Il variatore del battitore consente la regolazione in continuo del regime da 330 a 2100 giri/min. Il display a colori indica il numero di giri del variatore del battitore. Vantaggi: semplice adeguamento alle varie colture e condizioni del raccolto, di conseguenza perfetta trebbiatura anche in condizioni difficili e di forte umidità. La distanza tra controbattitore e battitore nonché l’angolo del controbattitore sono visualizzati su una scala.



Pulegge del variatore:
Diverse combinazioni di pulegge del variatore e catene consentono i seguenti regimi: 160, 220, 280, 470, 675, 850, 1045, 1320 e 1890 giri/min.

Variatore del battitore a funzionamento idraulico.

In via opzionale, con Classic Plus è possibile una regolazione idraulica del variatore dal terminale di comando, un ulteriore fattore di comfort per il conducente.

Controbattitore ad aggancio rapido.

Il sistema ad aggancio rapido di nuova concezione con attrezzo integrato consente una rapida sostituzione tramite estrazione laterale del controbattitore senza dover smontare l‘apparato falciante. La sostituzione del controbattitore richiede meno di due minuti.

Bassa generazione di polveri per l’operatore.







Il meccanismo di trebbiatura di nuova concezione con sistema di aspirazione consente di ridurre la generazione di polveri per l’operatore.

Scuotipaglia.

Uno scalino, 2 deflettori per terreni inclinati e dei pettini di trasporto smuovono accuratamente la paglia e garantiscono una buona idoneità al pendio. Il dispositivo di sostituzione rapida consente un cambio rapido e senza problemi degli scuotipaglia.

I crivelli graepel per la buona separazione dei semi si sono rivelati efficaci se associati alle 2 lunghezze di corsa regolabili. Una ventilazione trasversale azionata da una cinghia trapezoidale regola la quantità di vento e garantisce un raccolto pulito senza perdite di semi. Ampiezza fori: 6, 10, 14, 20, 28 mm.



Crivelli di pulizia.



  • Crivello graepel con tempo di sostituzione di 2 minuti. Ampiezza fori: 4, 6, 8, 12, 16, 20, 24 e 28 mm
  • Crivello lamellare piccolo (4 – 20 mm), crivello lamellare grande (16 – 30 mm)

Modelli speciali.

Classic Plus per semi minuti e la trebbiatura di erbe.

  • Apertura laterale supplementare nella cassa di trebbiatura per la pulizia del nastro trasportatore della cassa di trebbiatura
  • Nastri trasportatori antistatici nella cassa di trebbiatura e sulla testata falciante garantiscono la massima assenza di inquinamenti
  • Coperchio supplementare per agevolare l’accesso al tamburo voltapaglia per una rapida pulizia e/o ventilazione della macchina base

  • Smussatura precisa di ogni angolo, bordi e rivetti nel kit per i semi minuti
  • Speciale guida per la coclea di prelievo, per un prelievo esente da inquinamenti
  • Pulitore interno per il nastro trasportatore della cassa di trebbiatura e dell’unità di taglio

Rimorchio autovettura per il trasporto su strada.

Nel rimorchio si trovano due rampe di accesso in alluminio, per una maggiore rapidità di carico e scarico. Le pareti di alluminio con chiusure incassate si possono ribaltare e staccare. Il sistema di rimorchio possiede un freno automatico ed un sistema automatico di retromarcia.



Dati tecnici:
Superficie di carico (L x A x H) 5100 x 2100 x 350 mm
Altezza di carico 770 mm
Dimensioni esterne Lunghezza totale: ca. 6400 mm
Larghezza totale: ca. 2160 mm
Rampe di accesso (2 pz.) Lunghezza: 3000 mm
Portata: 2800 kg
Carico utile 2750 kg
Peso totale consentito 3500 kg

Con riserva di modifiche tecniche.

Siamo sempre a vostra disposizione!

Il vostro consulente WINTERSTEIGER sarà lieto di comporre insieme a voi la soluzione ad hoc per le vostre esigenze!
