Линейка Quantum

В линейку комбайнов Quantum Combine, отличающихся модульной конструкцией, входят три модели на базе технологии Quantum. Удобные в пользовании, эти комбайны устанавливают новый стандарт производительности, удобства в эксплуатации и обработки семян.



Селекционный комбайн Quantum Core тщательным образом сбалансирован по оснащению. Он подходит для любого размера делянки и любого бюджета. Имея модульную конструкцию, как и Quantum Plus и Quantum Pro, Quantum Core может быть адаптирован под специфические потребности заказчика.

  СЕМЕЙСТВО Quantum
  Core Plus Pro
Мелкосеменные культуры ++ ++ ++
Пропашные культуры + + ++
Скорость уборки + + ++
Комфорт оператора + ++ ++
Системы помощи водителю + ++ ++
Доступные опции o + ++

Мощность двигателя 55 кВт / 75 л. с. 55 кВт / 75 л. с. 85 кВт / 115 л. с.
Емкость зернового бункера

1100 л / 30 бушелей

1100 л / 30 бушелей 1700 л / 48 бушелей
Дорожный просвет 250 мм / 10 дюймов 250 мм / 10 дюймов 370 мм / 14 дюймов
Скорость движения 17 км/ч / 10,5 миль в час 25 км/ч / 16 миль в час

25 км/ч / 16 миль в час

Система полугусеничного хода Н. Д. ДА ДА
Оценка вариантов: o = хорошо / + = лучше / ++ = лучше всего

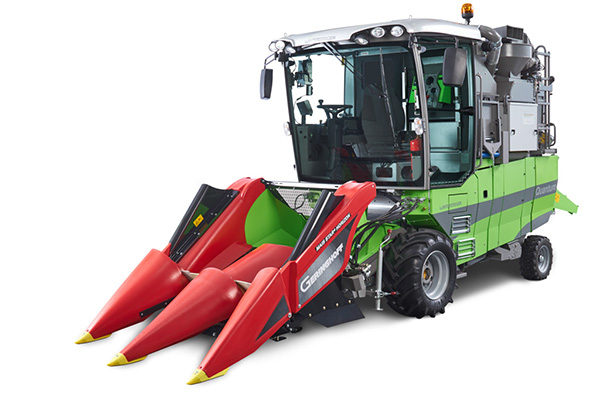

Quantum Core Базовая модель селекционного комбайна

Quantum Core — ваш путь в современные технологии селекции и семеноводства!

Quantum Core

Quantum Core представляет собой базовую модель селекционного комбайна WINTERSTEIGER в сегменте средней производительности, отвечающую растущим требованиям в области современных сельскохозяйственных полевых исследований. Идея разработчиков комбайна — обеспечить селекционерам доступ к преимуществам технологии Quantum за умеренный бюджет. Имеет широкое применение — от питомников и опытных участков.



Инновационная конструкция этого комбайна призвана удовлетворять все базовые потребности по уборке урожая всех видов мелкозернистых культур. В комфортной эргономичной кабине предусмотрено место для двух человек. Прекрасная изоляция кабины снижает уровень шума, обеспечивая комфортные условия для работы. Мощный двигатель в сочетании с молотилкой OptiFloww позволяет получить чистые пробы для наилучших результатов. Дополнительно можно установить систему взвешивания и пробоотбора.



Quantum Core — это мощный комбайн с необходимым функциональным минимумом, в чем выражается его элегантная простота. Оснащение в стандартной комплектации обеспечивает высокую производительность, эффективную обработку семян и максимальное удобство для пользователя, а опциональное оборудование позволит удовлетворить специфические потребности селекции и семеноводства.

ВАШИ ПРЕИМУЩЕСТВА:

  • Усовершенствованная концепция управления стала еще более простой и интуитивной
    • Топ-эргономика для водителя и оператора
    • Удобная планировка и низкий уровень шума в кабине
    • Система кондиционирования 8,7 кВт
    • Сертификация TOPS (Tip Over Protective Structure) для максимальной безопасности кабины
    • Интуитивная система помощи водителю с автоматическим управлением циклами (очистка жатки, запуск цикла взвешивания, очистка вентиляторов для обеспечения максимальной мощности обдува)
    • Дополнительная программа Stop and Go
    • Современная визуализация всех параметров машины на одном цветном дисплее
    • Самая современная система самодиагностики
    • Модуль удаленного доступа для быстрого исправления неполадок
  • Мощный комбайн для селекционных работ и уборки урожая на самых разных опытных участках
    • Дизельный двигатель Deutz 2,9 л, 55 кВт (75 л. с.), 4 цилиндра, водяное охлаждение
    • Удобный доступ к двигателю со всех четырех сторон для чистки и обслуживания
    • Скорость: 17 км/ч (10,5 миль в час)
    • Гидронасосный привод с механической регулировкой
    • Опции: привод на два колеса, привод на два колеса с механизмом блокировки дифференциала, постоянный полный привод, постоянный полный привод с механизмом блокировки дифференциала (продольным и поперечным)



  • Жатки OptiFlowW для максимальной производительности
    • Жатки для злаковых культур OptiFlowW шириной 125, 150 и 175 см
    • Скорость движения ножей жатки: 400 об/мин
    • Порожек обеспечивает более свободное перемещение материала и препятствует потере зерна
    • Пневматическая система очистки сжатым воздухом
    • Разделенный шнек для улучшения обзора и оптимизации потока материала
    • Возможно оснащение измельчителем и двухрядными жатками для зерновых культур с разной шириной междурядий
    • 2 скорости движения жатки для зерновых культур (300 и 460 об/мин)
  • Высокоэффективная логистика собранного урожая
    • Плавная регулировка объема проб до 20 кг
    • Система взвешивания W1 / W1 Plus / H2 Classic или боковое затаривание в мешки
    • Комплексное ПО для уборки урожая Easy Harvest, обеспечивающее сбор всех данных, контроль отбора проб и мониторинг пневматических заслонок
    • Уведомление на дисплее о безопасности перехода на следующую делянку
    • Подсистема отбора проб в кабине с регулировкой объема проб и затариванием в мешки прямо в кабине
    • Эргономичный отвод для отбора проб на задней стенке кабины — подходит для одного или двух операторов
    • Радиолокационный датчик для ускорения цикла (опция)
    • Встроенное хранилище проб за кабиной (опция)

Рабочее место водителя

Селекционный комбайн Quantum Core от WINTERSTEIGER отличается продуманным дизайном кабины, рабочего места водителя, систем управления с полной ориентированностью на потребности пользователя. Эргономичный дизайн существенно снижает влияние факторов, приводящих к чрезмерной усталости, и помогает сохранять высокую концентрацию, таким образом предотвращая утомление даже к концу длинного рабочего дня. Проявление усиленного внимания к потребностям пользователя делает уборку урожая менее напряженной. Передовой дизайн Quantum Core объединяет три элемента — человека, цель и место,  устанавливая новый стандарт селекционных комбайнов.

Когда работа в удовольствие

  • Концепция умного зонирования пространства. Сиденье водителя немного смещено в сторону, обеспечивая эргономичное положение по отношению к органам управления. Второй оператор имеет достаточно места для комфортной работы.
  • Снижение уровня шума. В кабине обеспечивается минимальный уровень шума. Это достигается за счет изогнутого стекла, разделенной подвески на амортизационных элементах, демпфирующего напольного покрытия и установки двигателя в задней части.
  • Максимальная безопасность: Кабина спроектирована в соответствии с EN 13531, конструкция для защиты при опрокидывании (TOPS, TipOver Protective Structure) испытана и сертифицирована. Это гарантирует безопасность оператору в аварийной ситуации.
  • Мощный кондиционер: Кабина оснащена мощной системой кондиционирования воздуха с холодоотдачей в 8кВт, что обеспечивает лучшее в классе охлаждение даже при высокой температуре наружного воздуха.
  • Комфортные сидения: Разработчики предусмотрели в Quantum комфортные, отвечающие принципам эргономики сиденья для водителя и оператора, которые также доступны с пневмоподвеской.
  • Защита от пыли. Пыль не попадает внутрь, так как система отбора проб герметична.

Полная ориентированность на пользователя

Высота и наклон рулевой колонки регулируются для обеспечения оптимально удобного положения. Все функции сбора урожая контролируются посредством многофункционального рычага, так что рука остается на рычаге в течение всего процесса:



  • привод колес вперед/назад;
  • поднятие/опускание жатки;
  • поднятие/опускание мотовила;
  • контроль скорости мотовила;
  • быстрый останов жатки;
  • активация механизма блокировки дифференциала / полноприводной системы (опция);
  • переключение между высокой и низкой скоростью хода;
  • перемещение мотовила вперед/назад или открытие/закрытие пластин початкособирателя;
  • запуск циклового управления.



Все остальные органы управления и функциональные элементы расположены эргономичным образом на приборной панели.

Позволяет держать все под контролем

  • Ультрасовременная, интуитивно понятная визуализация всех параметров машины на одном цветном дисплее диагональю 5 дюймов
  • Прямое соединение с блоком управления двигателем для отслеживания состояния и вывода сообщений
  • Система самодиагностики на основе CAN-шины для контроля работоспособности всех подключенных периферийных устройств, упрощающая техническое обслуживание и устранение неисправностей
  • Удобное сервисное меню для проверки всех функций комбайна, включая все входы/выходы и показания датчиков
  • Интуитивная навигация по меню и функциональные клавиши
  • Интегрированный USB-интерфейс для упрощенного обновления ПО
  • Системы помощи водителю для более высокой степени безопасности процесса и удобства:

- Автоматическая жатка, программа очистки молотилки с регулировкой времени и пусковой механизм системы взвешивания

- Радиолокационные датчики обнаружения семян в семяпроводах для сокращения времени цикла Датчики используются для управления всеми заслонками на основе потока материала вместо предварительно заданного времени, что позволяет минимизировать время цикла (опция)

  • Если установлена камера заднего вида (опция), то изображение с камеры автоматически выводится на основном дисплее комбайна при движении задним ходом.

Двигатель и привод

Главная движущая сила комбайна

В селекционном комбайне Quantum Core установлен современный, высокопроизводительный двигатель DEUTZ. Легкий, но в то же время мощный двигатель расположен в задней части комбайна, благодаря чему шум от его работы и вырабатываемое тепло не мешают оператору в кабине. Съемные панели позволяют без труда получить доступ к двигателю легко со всех сторон и сверху, что облегчает ежедневные проверки и ежегодное обслуживание.

Новые решетки радиатора предотвращают попадание растительного мусора в пластины радиатора и легко чистятся.

В целях снижения углеродных выбросов разработчики предусмотрели в модели Quantum Core сажевый фильтр дизельного двигателя и диагностический интерфейс. Благодаря этому двигатель соответствует новейшей норме токсичности выхлопа без системы очистки дизельных выхлопных газов (DEF). Топливный бак емкостью 26 галлонов (98,4 л) обеспечивает максимальный запас хода.

Низкий расход топлива и большая емкость топливного бака позволяют работать в течение долгого дня без дозаправки!



Характеристики:



  • Четырехцилиндровый дизельный двигатель DEUTZ на 2,9 л с водяным охлаждением
  • Отдаваемая мощность 75 л. с. / 55 кВт
  • Крутящий момент 240 Н·м / 177 футо-фунт
  • Топливный бак 100 л / 26 галлонов
  • Всемирная сервисная сеть DEUTZ

Привод колес: умные решения для максимального сцепления с поверхностью

Гидростатический привод колес WINTERSTEIGER позволяет развивать скорость хода до 17 км/ч (10,5 миль в час). В ступице каждого колеса установлен гидростатический двигатель для тяжелых условий эксплуатации, обеспечивающий непосредственный привод.



  • Привод на два колеса переднего моста с механизмом блокировки дифференциала или без позволяет развивать скорость движения до 17 км/ч (10,5 миль в час).
  • Постоянный привод на 4 колеса — усилитель задних колес
  • Постоянный привод на 4 колеса — настоящий полный привод с 3 механизмами блокировки дифференциала Механизм блокировки дифференциала переднего/заднего моста и левой/правой стороны для оптимального сцепления с поверхностью. Каждый двигатель в ступице колеса снабжается постоянным потоком масла.

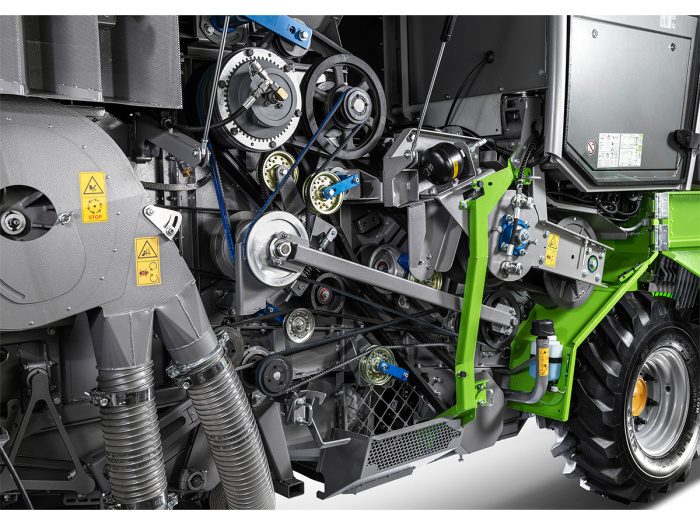

Энергосберегающие передачи

Проверенные эффективные и надежные ременные передачи обеспечивают больше мощности для уборки урожая в сравнении с используемыми в технике конкурентов мощными гидравлическими альтернативами, которые могут выйти из строя в самый неожиданный момент. Ременные передачи максимально эффективны, их легко обслуживать и регулировать.

Обмолот и очистка

Молотилка OptiFloww и система очистки

Модель Quantum Core оснащена жаткой OptiFloww с ленточным транспортером и высокоэффективной молотилкой OptiFloww, которые прошли ряд модернизаций и теперь обеспечивают максимальную производительность  даже в самых сложных условиях уборки урожая. Сложные условия,  как, например, большая доля соломы или высокое содержание влаги в собранном урожае — не преграда для молотилки OptiFloww. Оптимизированный поток материала способствует более высокому качеству обработки и повышению производительности.

Рабочие характеристики и особенности молотилки OptiFloww:

  • Широкий диапазон частоты вращения молотильного барабана от 240 до 1680 об/мин для бережного обмолота всех видов культур
  • Мощный молотильный барабан диаметром 400 мм (15,7")
  • Большая вместительность обмолоченного зерна в вогнутой зоне сепарации достигается благодаря широкому углу обхвата (117°) и большому диаметру барабана
  • Гидравлически регулируемый зазор между бичами молотильного барабана и планками подбарабанья настраивается с главного дисплея комбайна
  • Низкое энергопотребление достигается благодаря новому отбойному битеру в виде трубы квадратного сечения
  • Инновационная конструкция и расположение молотильного барабана и отбойного битера обеспечивают оптимальный поток материала для снижения риска засорения машины
  • Подбарабанья для всех видов культур (размер ячеек от 6 до 36 мм)
  • Подбарабанье заменяется сбоку, без необходимости демонтажа жатки
  • Планки шасталки к подбарабаньям 9 и 12 мм обеспечивают оптимальный результат при уборке ячменя

Система очистки OptiFloww

Quantum Core — упор на оптимизацию. Таким образом, в Quantum Core система сепарации и очистки с очистными ситами и решетами соломотряса оптимизированы в соответствии с производительностью молотилки. Благодаря большой длине хода и большому перепаду высот ступеней соломотряс обеспечивает максимально полную сепарацию остаточного зерна. Радиальные шарикоподшипники в поворотных рычагах очистных сит и решет соломотряса продлевают срок службы устройства. Аксиальные нагнетатели с гидравлическим приводом обеспечивают высокую производительность, необходимую для системы очистных сит, и ламинарный поток воздуха в компактной конструкции. Ступень с промежуточной гребенкой после ленточного транспортера повышает качество сепарации.



Характеристики:



  • Производительность системы очистки приведена в соответствие с производительностью системы обмолота
  • Использование одного очистного сита или двух в зависимости от приоритета, производительности и степени чистоты
  • Поворотные рычаги установлены на радиальных шарикоподшипниках для более длительного срока службы
  • Подбарабанья, решета соломотряса и очистные сита доступны для всех видов культур
  • Сита легко извлекаются для очистки или переналадки машины на другой вид культуры
  • Решета соломотряса и очистные сита взаимозаменяемы



Разновидности и принадлежности:



  • Решета соломотряса GRAEPEL размером до 32 мм
  • Верхние сита GRAEPEL от 32 мм для всех видов культур или регулируемое пластинчатое верхнее сито
  • Нижние сита для всех видов культур (с круглыми отверстиями) от 3 до 20 мм. Верхние сита могут также использоваться в качестве нижних.
  • Пневматическое открытие (опция) пластинчатого сита для цикла очистки в целях удаления застрявших остей (опция)
  • Датчик потери зерна в задней части машины для визуального получения информации о потерях (опция)

Обработка семян

Высокоэффективная логистика собранного урожая

1. Транспортировка собранного урожая из ситового кузова вверх
2. Зерноочистительный сепаратор аэродинамического профиля
3. Система взвешивания
4. Пробоотборник с отводами, боковое затаривание в мешки
5. Система пневматической подачи семян
6. Транспортировка в зерновой бункер
7. Транспортировка в пробоотборник
8. Пробоотборник

Эффективная сепарация смеси зерна и воздуха для последующих процессов обработки. Благодаря запатентованной компактной конструкции сепаратора аэродинамического профиля теперь зерно можно отделить от воздуха щадящим, быстрым и надежным образом. Инновационная технология не дробит циркулирующее зерно и в ней не используется направленный вниз поток воздуха, что может исказить результаты взвешивания. Тот же принцип работы применяется в сепараторе аэродинамического профиля для внутрикабинного пробоотборника.

При уборке урожая вдвоем без сбора соответствующих данных пробы с делянки собираются в мешки, затаривание происходит сбоку. Эргономичный держатель на два мешка с рычагом переключателя позволяет операторам работать быстро и без переутомления. Малая, регулируемая по высоте платформа для затаривания в мешки прекрасно подходит для проб с небольших делянок массой прибл. до 10 кг. Для больших делянок существует большая платформа. Внутрикабинная система затаривания в мешки предлагается в виде опции.

Зерновой бункер является стандартной опцией и предлагается в двух размерах на 700 л / 20 бушелей и на 1100 л / 30 бушелей. Он устанавливается в центре машины для равномерного распределения веса между передним и задним мостами. Заслонка в нижней части бункера облегчает очистку, дополнительно в верхней части, рядом с дверцей зернового бункера предусмотрена соединительная муфта для линии сжатого воздуха. Она может использоваться для подключения продувочного сопла, применяемого в процессе очистки.



Характеристики:



  • Электронный указатель уровня заполнения и окошко для контроля из кабины
  • Быстрая скорость разгрузки для опорожнения всего бункера менее чем за 2 минуты

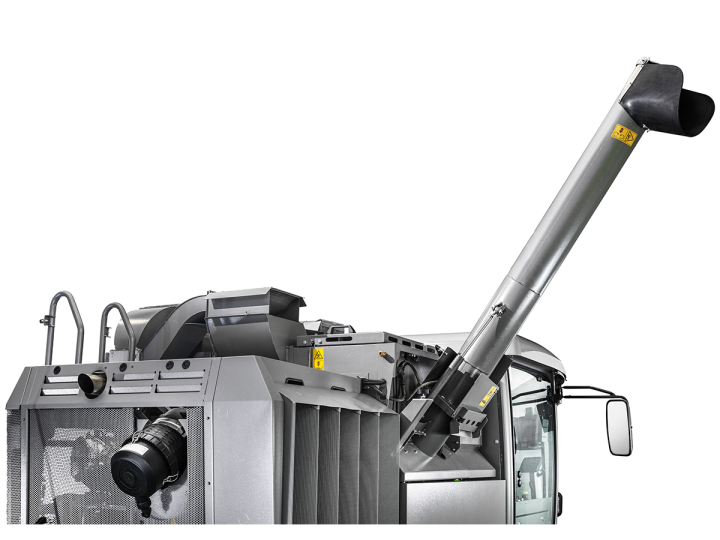

  • Разгрузочный шнек с гидравлическим складыванием с высотой выгрузки 3,2 м (10’6”), опционально — 4,3 м (14’)
  • Простота очистки для семеноводства и сбора суперэлитных семян

Определение проб с использованием заслонки системы взятия проб с контролем по времени позволяет отбирать крупные, однородные по делянкам пробы. После настройки времени на бортовом компьютере оператор может взять пробу с помощью пробоотборника в кабине. Максимальный размер зависимой от времени пробы составляет 20 литров / 40 фунтов. Повторяемость составляет примерно 5 %.

Отбор проб осуществляется в кабине, как и определение проб. Оператор может запустить процесс одним нажатием кнопки. В качестве альтернативы для запуска процесса пробоотбора можно использовать ножной выключатель, таким образом руки оператора остаются свободными и он может сконцентрироваться на обработке пробы. При работе системы пробоотбора не образуется пыли, поэтому кабина остается чистой.

Если урожай на отдельных делянках не превышает 20 литров, то систему можно использовать для затаривания всего урожая с делянки в мешки прямо в кабине.



Характеристики:



  • Отвод для отбора проб имеет эргономичное расположение на задней стене кабины
  • Подходит для работы одного или двух человек
  • Контролируемая система пробоотбора
  • Работа системы приостановится, если одна проба еще не выгружена, а другая уже готова
  • Плавная регулировка объема пробы до 20 кг при точности в 5 %

Радиолокационные датчики обнаружения семян могут быть установлены на семяпроводе системы пневматической подачи к системе взвешивания и от системы взвешивания к пробоотборнику в кабине. Показания датчиков используются для того, чтобы определить, перемещаются ли еще семена по семяпроводам. На основе показаний с датчика приводятся в действие разные заслонки. Преимущество заключается в том, что управление заслонками происходит на основе потока материала в реальном времени, что заменяет собой предварительно заданные настройки таймера. Семена с делянок, где растут низкоурожайные сорта, проходят через систему быстрее, чем полученные с делянок с высокоурожайными культурами, таким образом время цикла изменяется в зависимости от величины урожая (опция).

Встроенная система хранения проб, расположенная между кабиной и зерновым бункером, представляет собой инновационное и практичное решение. Она позволяет существенно повысить производительность Quantum без влияния на его ширину и устойчивость.



После затаривания в мешки оператор укладывает пробы в стандартный ящик. Для размещения ящика предусмотрен удобный столик. Специальный ящик имеет размеры 400 x 300 x 210 мм. Его можно приобрести у WINTERSTEIGER. После заполнения ящика оператор открывает сдвижную дверь с пневмоуправлением в задней части кабины и ставит ящик на ленточный транспортер, расположенный позади нее. Ленточный транспортер вмещает в общей сложности 5 стандартных ящиков. Когда ленточный транспортер заполнен, открывается и убирается вниз наружная боковая дверь на роликах, что позволяет поочередно убирать ящики при приведении в действие ленточного транспортера.

В системе хранения проб Quantum Core можно размещать ящики и других размеров при условии, что ящик не превышает 400 мм (16") в ширину и 220 мм (8") в высоту.

Вместо ящиков также можно хранить заполненные мешки, используемые в процессе затаривания. Мешки укладываются непосредственно на ленточный транспортер, процедура загрузки и разгрузки ленточного транспортера аналогична той, что при использовании ящиков.



Характеристики:



  • Объем для хранения 20 куб. футов (0,57 куб. м)
  • Место для 5 ящиков (12” x 16” / 30,48 x 40,64 см)
  • Электросистема ленточного конвейера для загрузки и разгрузки
  • Транспортная ширина остается неизменной, выступы в стороны исключены

Системы взвешивания

Программное обеспечение для взвешивания и пробоотбора Easy Harvest

Программное обеспечение Easy Harvest устанавливается на планшет с ОС Windows, привязанный к электронике комбайна, а также к оборудованию системы взвешивания. Полная интеграция позволяет оператору управлять всеми задачами по взвешиванию и пробоотбору с помощью всего одной программы. Поскольку Easy Harvest подключено ко всем подсистемам комбайна, оно мгновенно адаптирует время транспортировки семян для сведения продолжительности циклов к минимуму.

Программное обеспечение позволяет оператору комбайна получить четкое понимание каждого этапа процесса в реальном времени, картину того, как зерно перемещается по машине.



Планшет с ОС Windows для следующих операций:



  • Сбор данных системы взвешивания
  • Контроль системы пробоотбора
  • Цикловое управление

Комплексное программное обеспечение для следующих операций:



  • Контроль системы взвешивания
  • Сбор данных об урожае
  • Контроль системы пробоотбора
  • Мастер калибровки весов
  • Мастер калибровки влагомера
  • Построение карт поля
  • Импорт/экспорт карт поля
  • Уведомление о безопасности перехода на следующую делянку

Высокоточные системы сбора данных об урожае

Компания WINTERSTEIGER предлагает такие решения по взвешиванию и сбору данных, которые адаптированы под потребности конкретного заказчика. Ниже наглядным образом представлены возможности и преимущества.





  W1 W1 PLUS H2 ClassicTM
Система 1 контейнер 1 контейнер 1 контейнер
Количество ячеек взвешивания 2 2 3
Производительность (урожай с делянки x время цикла) Низкий и средний урожай с делянок Низкий и средний урожай с делянок Низкий, средний и высокий урожай с делянок
Оценка (урожай с делянки массой до 15 кг)
Отдельное измерение Отдельное измерение Отдельное измерение
Оценка (урожай с делянки массой более 15 кг) Отдельное измерение
до 30 л
Отдельное измерение
до 30 л
Множественное измерение
Измерение массы

+

+ +
Регистрация содержания влаги   + +
Измерение влажности по отношению к влажности зерна 40 % 40 % 40 %
Измерение массы гектолитра     +
Передача данных в системы БИК + + +
Использование ПО Easy Harvest + + +
Работа с другим ПО для уборки урожая + + +
Интерфейс к другим базам данных + + +
Непрерывный сбор урожая на длинных делянках     +
Датчик уклона и движения для сокращения количества ошибок, вызванных вибрацией или перемещением комбайна + + +
Функция взвешивания при изменении угла наклона до 10 % 10 % 10 %

W1 и W1 Plus

Новые системы взвешивания W1 и W1 Plus, эксклюзивно разработанные для WINTERSTEIGER компанией HarvestMaster, сочетают в себе непревзойденную точность и скорость измерения массы и влажности. Система взвешивания основана на уникальной технологии измерения и обработки зерна. Компактная и экономически эффективная система спроектирована специально для установки на комбайны Classic Plus и Quantum. Она пригодная для работы со всеми распространенными видами культур. Система взвешивания W1 измеряет только массу, а модель W1 Plus также определяет содержание влаги в собранном урожае.



  Технические характеристики:
Размер 38 см x 46 см x 48 см (15” x 18” x 19”)
Емкость до 30,5 л
Точность измерения ± 45 г (± 0,1 фунта)
Измерение влажности точность до ± 1 %
Исполнительный механизм пневматический
Температура от 0° до 50° C (от 32° до 122° F)
Мы оставляем за собой право на внесение технических изменений.

H2 ClassicTM

Эта чрезвычайно компактная система сбора данных об урожае идеальна для широкого применения с любыми видами культур. Она будет одинаково прекрасно работать как с небольшим по величине урожаем и малообъемным урожаем мелкозернистых культур, так и с крупнообъемным урожаем, который дает, например, кукуруза. Большой бункер с функцией взвешивания позволяет обрабатывать большинство делянок за одну операцию взвешивания, что обеспечивает предельно малую продолжительность циклов. В сочетании с программным обеспечением Easy Harvest для управления полевыми планами, сохранения и экспортирования собранных данных возможно управление различными параметрами пробоотбора на комбайне Quantum.

Характеристики:



  • Быстрая обработка без остановок: благодаря промежуточному хранению данных возможен переход к следующей делянке до завершения процесса взвешивания предыдущей.
  • Очень короткие циклы измерения
  • Высочайшая точность измерений достигается благодаря оптимизированной компенсации вибрации и автоматическому измерению массы урожая с делянки, уровня влажности и массы гектолитра (натуры зерна)
  • Благодаря распознаванию уровня заполнения возможно автоматическое множественное измерение для большого урожая с делянок (>15 кг (30 фунтов), режим Strip Mode).

Последовательность уборки урожая:



  • Собранный урожай попадает прямо в бункер с функцией взвешивания
  • После заполнения бункера с функцией взвешивания до максимального уровня остальное количество зерна хранится в другом бункере и взвешивается в ходе следующего цикла.
  • Цикл взвешивания запускается в конце делянки, это делается вручную нажатием кнопки.
  • В случае большого урожая с делянки отдельные значения массы суммируются.
  • Данные сохраняются в бортовом компьютере.
  • Если активируется пробоотборник, то проба отбирается автоматически; при необходимости сразу можно распечатать этикетки.

  Технические характеристики H2 ClassicTM
Система взвешивания
Размеры (Ш x Г x В) 380 x 460 x 480 мм (15” x 18” x 19”)
Емкость бункера с функцией взвешивания ~19 л (0,54 бушеля),
~ 15 кг (33 фунтов) для пшеницы
Емкость системы измерения влажности /
определения натуры зерна
2,3 л или 1,2 л
Точность измерения
Масса точность в пределах цикла: макс. +/- 45 г (+/- 0,1 фунта)
точность в пределах делянки: макс. +/- 45 г (+/- 0,1 фунта)
Масса гектолитра +/- 1,0 кг/гл
Влажность +/- 0,5 % или влажность зерна 0–27 %
+/- 1,0 % или влажность зерна 27–40 %
Скорость / время цикла 1-го процесса взвешивания <= 6 с
Мы оставляем за собой право на внесение технических изменений.



Жатки для максимальной производительности

Жатки с технологией OptiFloww

Технология OptiFlowW, используемая в Quantum, — это плод непрерывной, последовательной разработки жаток для селекционных комбайнов. OptiFlowW обеспечивает максимальную производительность подачи растительной массы даже в самых сложных условиях. Полегание зерновых, густой рост сорных и травяных растений, большая длина соломы, крупнозернистые культуры — все это не снижает результатов. Разделенный питающий шнек существенно оптимизирует поток материала, особенно при уборке рапса, благодаря чему отпадает необходимость в использовании специальных жаток для рапса. Уплотняющий барабан обеспечивает спрессовывание и выравнивание материала по мере его подачи в молотилку.





Рабочие характеристики и особенности жатки OptiFloww:

  • Сразу за режущим аппаратом находится закругленная ступень, оптимизирующая поток материала и обеспечивающая эффективную защиту от потери зерна.
  • Разделенный питающий шнек также оптимизирует поток материала и обеспечивает максимальную производительность подачи. Благодаря уплотняющему барабану растительная масса подается в молотилку в продольном направлении. Это в значительной степени повышает эффективность работы молотилки.
  • Водитель имеет наилучший обзор режущего аппарата благодаря разделенному питающему шнеку.
  • Эффективная система продувки сжатым воздухом предотвращает смешивание
  • Большая высота подъема (1050 мм) способствует оптимальной уборке рапса и подсолнечника.
  • Высокоэффективные современные механизмы с прямым гидравлическим приводом
  • Система быстрого останова для всей жатки предотвращает захват посторонних предметов.
  • Полозья для низкого и равномерного среза оснащены механизмом быстрой регулировки



Водитель имеет наилучший обзор режущего аппарата

Оптимальный поток материала благодаря разделенному питающему шнеку

Закругленная ступень предотвращает потерю зерна

Жатка для кукурузы

Оснащенная жаткой для кукурузы, модель Quantum Core впечатляет своей производительностью при уборке кукурузных делянок.



Характеристики:



  • Система ленточного транспортера, не допускающая смешивания, превосходит любую наклонную камеру по чистоте и производительности.
  • Устойчивая рама в сочетании с прочными, проверенными элементами подбора
  • Уборка урожая без потерь, а также равномерная бережная подача растительной массы
  • Гидроприводная регулировка полозьев жатки в кабине
  • Узкая конструкция для возможности уборки центральных делянок даже при малой ширине междурядья



Разновидности и принадлежности:



  • 2-рядная: доступна с вариантами ширины междурядья 60 см (24 дюйма) и 75 см (30 дюймов). Другие варианты ширины междурядья по запросу.
  • Измельчитель с вращающимися дисками или горизонтальный измельчитель стеблей (опция) обеспечивает чистое измельчение
  • Дополнительное оборудование для уборки подсолнечника (опция)

Жатка для пропашных культур

Жатка для пропашных культур представляет собой жатку платформенного типа для уборки сои с большой шириной междурядья. Малый угол атаки жатки и ленточный транспортер обеспечивают бережный подбор растительной массы, низкий срез и оптимальную подачу. Камнеуловитель препятствует попаданию посторонних предметов. Благодаря модульной конструкции жатка для пропашных культур легко адаптируется под конкретные потребности и соответствующие почвенные условия. Рядковые секции жатки установлены в плавающем режиме, но их можно также зафиксировать жестко. Также можно заказать жестко закрепленные, регулируемые по высоте или вращающиеся полозья для максимально низкого среза, а также боковые копирующие колеса.



Характеристики:



  • Модульная концепция (фиксированные/плавающие элементы, с опорными колесами / полозьями)
  • Прекрасно приспосабливается к неровностям поля
  • Скорость подачи, механизм поворота элементов питателя, складной делитель и другие показатели и компоненты настраиваются с рабочего места водителя по мере движения


Конфигурация и принадлежности:



  • Ширина междурядья: 76 см (30 дюймов); другие варианты ширины междурядья доступны по запросу
  • Боковые копирующие колеса
  • Вращающиеся полозья
  • Жестко закрепленные полозья

Опции

Дополнительные опции:

  • Измельчитель соломы для равномерного распределения соломы
  • Контроль зернопотока для оптимизации времени цикла
  • Система камер заднего вида с передачей изображения на основной дисплей комбайна
  • Система из нескольких камер для контроля за перемещением зерна через машину
  • Светодиодные фары освещения по бокам и в задней части
  • Складная защитная рама в верхней части машины
  • Дополнительный резервуар для сжатого воздуха
  • ...

Размеры и технические характеристики

Сравнение

Quantum Core Quantum Plus Quantum Pro
Базовая машина
Двигатель DEUTZ 2,9 л, дизель, норма токсичности Tier 5, 55 кВт
75 л. с., 4 цилиндра, водяное охлаждение,
крутящий момент 240 Н·м (177 футо-фунт)
DEUTZ 2,9 л, дизель, норма токсичности Tier 5, 55 кВт
75 л. с., 4 цилиндра, водяное охлаждение,
крутящий момент 240 Н·м (177 футо-фунт)
DEUTZ 3,6 л, дизель, норма токсичности Tier 5, 85 кВт
115 л. с., 4 цилиндра, водяное охлаждение,
крутящий момент 500 Н·м (369 футо-фунт)
Емкость топливного бака 100 л (26 галлонов) 100 л (26 галлонов) 150 л (40 галлонов)
Емкость бака для DEF Н. Д. Н. Д. 10 л (3 галлона)
Воздухозаборник радиатора перфорированная поверхность вращающееся решето вращающееся решето с продувкой
Гидростатический привод колес на 2 колеса, на 2 колеса с мех. блок. диф.
пост. привод на 4 колеса, на 4 колеса с 3 мех. блок. диф.
на 2 колеса, на 2 колеса с мех. блок. диф.
подключ. привод на 4 колеса с 3 мех. блок. диф.
треуг. гусен. движитель
на 2 колеса, на 2 колеса с мех. блок. диф.
подключ. привод на 4 колеса с 3 мех. блок. диф.
треуг. гусен. движитель
Скорость хода 17 км/ч (10,5 миль в час) 25 км/ч (16 миль в час) 25 км/ч (16 миль в час)
Передние шины 250/80-18 – 1569 мм (62 дюйма) наружная ширина 400/55-17.5 – 1791 мм (71 дюйм) наружная ширина 250/80-18 – 1569 мм (62 дюйма) наружная ширина 400/55-17.5 – 1791 мм (71 дюйм) наружная ширина 340/80-20 – 1880 мм (74 дюймов) наружная ширина 405/70-20 – 1956 мм (77 дюймов) наружная ширина
Задние шины 23/8.5-12
26/12-12
23/8.5-12
26/12-12
10/75-15.3
320/55-15
Дорожный просвет 250 мм (10 дюймов) 250 мм (10 дюймов) 370 мм (14 дюймов)
Колесная база 2600 мм (102 дюйма) 2600 мм (102 дюйма) 2920 мм (115 дюймов)

Жатки
Платформенные жатки 1250 мм (49 дюймов), 1500 мм (59 дюймов), 1750 мм (69 дюймов) 1250 мм (49 дюймов), 1500 мм (59 дюймов), 1750 мм (69 дюймов) 1250 мм (49 дюймов), 1500 мм (59 дюймов), 1750 мм (69 дюймов), 2000 мм (78 дюймов)
Мотовило 4 или 5 планок 4 или 5 планок 4 или 5 планок
Высота среза  30–1050 мм (1,2–41 дюйм) 30–1050 мм (1,2–41 дюйм) 30–1095 мм (1,2–43 дюйма)
Жатка для кукурузы 2-рядная с шириной междурядья 60 см (24 дюйма) или 75 см (30 дюймов), опционально с измельчителем 2-рядная с шириной междурядья 60 см (24 дюйма) или 75 см (30 дюймов), опционально с измельчителем 2-рядная с шириной междурядья 60 см (24 дюйма) или 75 см (30 дюймов), опционально с измельчителем, 3-рядная с шириной междурядья 50 см (20 дюймов)
Жатка для пропашных культур 2-рядная с шириной междурядья 50 см (20 дюймов) или 75 см (30 дюймов) 2-рядная с шириной междурядья 50 см (20 дюймов) или 75 см (30 дюймов) 2-рядная с шириной междурядья 50 см (20 дюймов) или 75 см (30 дюймов)
Жатка для подсолнечника 2-рядная с шириной междурядья 75 см (30 дюймов) 2-рядная с шириной междурядья 75 см (30 дюймов) 2-рядная с шириной междурядья 75 см (30 дюймов)

Сбор зерна и система взвешивания
Только затаривание в мешки  в кабине или слева в кабине или слева в кабине или слева
Система пробоотбора с определением по времени, в кабине с определением по времени или объему, в кабине с определением по времени или объему, в кабине
Контроль зернопотока  Н. Д. радиолок. датчики в семяпроводах радиолок. датчики в семяпроводах
Зерновой бункер  700 или 1100 л (20 или 30 бушелей) 700 или 1100 л (20 или 30 бушелей) 1500 л (40 бушелей) или 1700 л (48 бушелей)
Высота выгрузки  3,2 м (10' 6"), опция 4,2 м (14') 3,2 м (10' 6"), опция 4,2 м (14') 3,6 м (11' 8"), опция 4,6 м (15' 2")
Система взвешивания W1+, масса и влажность
HM H2C, масса, влажность, натура зерна
W1+, масса и влажность
HM H2C, масса, влажность, натура зерна
W1+, масса и влажность
HM H2C, масса, влажность, натура зерна
Программное обеспечение Easy Harvest, Mirus Easy Harvest, Mirus Easy Harvest, Mirus
Планшет Mobile Demand Panasonic  Panasonic

Система управления
Монитор комбайна цветной монитор 5 дюймов цветной монитор 7 дюймов цветной монитор 7 дюймов
Цикл очистки  ручной, нажатие кнопки на многофункц. рычаге полноавтоматический цикл полноавтоматический цикл
Управление дорожками Н. Д. полноавтоматический цикл полноавтоматический цикл


Опции
Измельчитель соломы ДА ДА ДА
Зернодробилка НЕТ ДА ДА
Система БИК от Polytec НЕТ  ДА ДА
Камеры ДА ДА

ДА

Размер

Размер

длина: от 5700 мм (225 дюймов), вкл. жатку с делителем
ширина: от 1500 мм (59 дюймов, обмолот растений из центрального рядка), макс. 2250 мм (89 дюймов)
высота: 2975 мм (117 дюймов)
длина: от 5700 мм (225 дюймов), вкл. жатку с делителем
ширина: от 1500 мм (59 дюймов, обмолот растений из центрального рядка), макс. 2250 мм (89 дюймов)
высота: 2975 мм (117 дюймов)
длина: вкл. жатку макс. 7330 мм (289 дюймов) с установленными измельчителем соломы и делителем
высота: 3200 мм (126 дюймов) с проблесковым маячком
ширина базовой машины: 1620 мм (64 дюймов)
ширина кабины: 1800 мм (71 дюйм),на уровне крыши кабины 1880 мм (74 дюймов)
Масса от 3900 кг (8600 фунтов), вкл. кабину и жатку от 3950 кг (8700 фунтов), вкл. кабину и жатку 5900 кг (13 000 фунтов) в максимальной комплектации с жаткой



Мы к Вашим услугам!

Опытные специалисты WINTERSTEIGER помогут Вам подобрать решение, отвечающее именно вашим потребностям и пожеланиям.

Другая продукция

Этот веб-сайт использует файлы cookie. Подробная информация об их использовании и о ваших правах как пользователя изложена в нашей Политике конфиденциальности . Нажмите «Принимаю все файлы cookie», чтобы разрешить использование всех файлов cookie (в том числе сторонних разработчиков) и получить возможность беспрепятственно посещать наши веб-сайты, либо нажмите «Настройки файлов cookie» , чтобы самостоятельно определить режим использования файлов cookie для ваших данных.
Настройки файлов cookie

Тут можно просматривать и редактировать настройки файлов cookie для различных инструментов, применяемых на этом домене и его поддоменах.

Технически файлы cookie, которые необходимы для реализации основоположных функций веб-сайта. Звездочкой (*) обозначается возможный префикс или суффикс.
Тут можно задать настройки для целевых файлов cookie.
