TRC Panel,
W pełni automatyczna naprawa płyt wielkoformatowych
TRC Panel, W pełni automatyczna naprawa płyt wielkoformatowych
Naprawa płyt oraz desek pojedynczych i wielosegmentowych.
TRC Panel, W pełni automatyczna naprawa płyt wielkoformatowych
Naprawa płyt oraz desek pojedynczych i wielosegmentowych.
TRC Panel to modułowa platforma do całkowicie automatycznej naprawy wielkoformatowych płyt.
Wiele iniektorów do naprawy. Proces naprawy rozpoczyna się od skanowania płyty. Skaner skanuje całą płytę podczas przejazdu. Gdy skaner jest gotowy, przekazuje dane do iniektorów, a ubytki zostaną dokładnie naprawione: Uzupełniona zostanie jedynie obliczona objętość w rysie lub w otworze po sęku, znajdujący się dookoła mazerunek nie zostanie obrobiony.
Do naprawy dostępne są różne kolory materiału. Możliwa jest zdalna konserwacja instalacji TRC przez Internet.
Obrotnica.
Po zakończeniu przodu płyty obrotnica obróci płytę o 180° i ten sam proces zostanie przeprowadzony z tyłu płyty.
Dalszy transport.
Po zeskanowaniu płyty przesuwana jest ona dalej na stole obróbczym popychaczem, aby umożliwić obróbkę ubytków za pomocą agregatów naprawczych. Ten krok znacznie zwiększa wydajność instalacji, ponieważ w czasie, gdy trwa naprawa jednej płyty, następna może być już skanowana.
Double-Loading.
Oprócz obróbki pojedynczych płyt istnieje możliwość ułożenia na stole obróbczym 2 krótkich płyt o długości od około 900 do 1500 mm oraz zeskanowania ich i obróbki w trakcie jednego kroku roboczego. Zwiększa to wydajność obróbki krótkich płyt.
Skanowanie kontrolne.
Po naprawie płyt ponownie jest wykonywane skanowanie, aby skontrolować efekt naprawy.
Liczba agregatów naprawczych.
Liczba agregatów naprawczych w dużej mierze decyduje o wydajności instalacji i musi być dostosowana do rustykalności towaru i następnych kroków procesu.
System manipulacyjny.

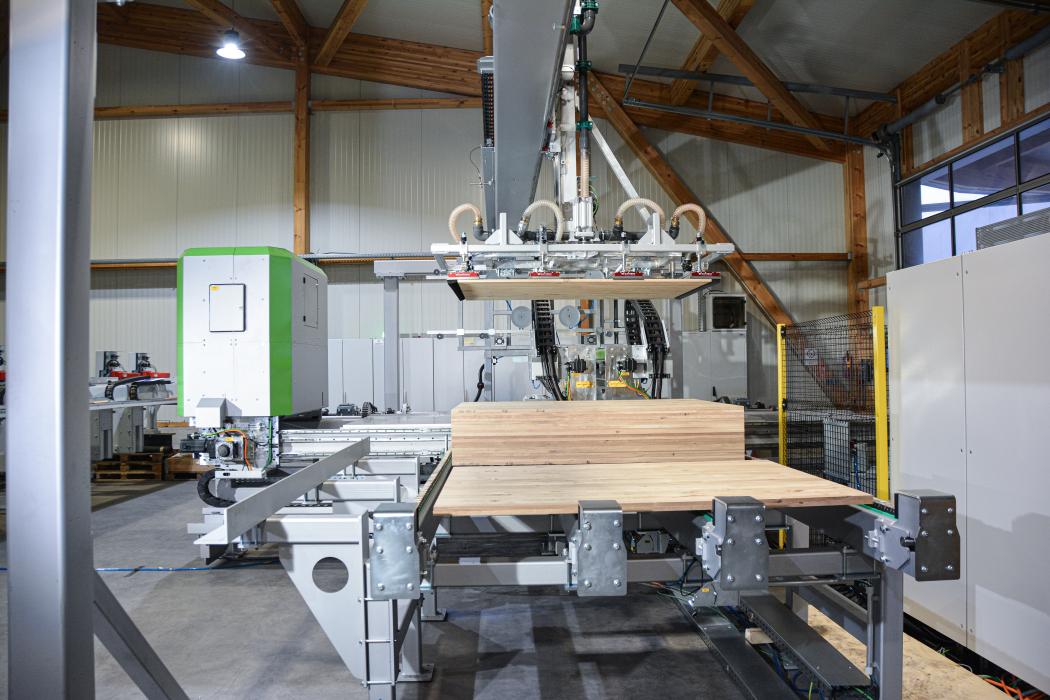

Płyta jest pobierana ze stosu, naprawiana i ponownie układana w stosy. Po całkowitej obróbce stosu płyt instalacja zatrzymuje się i naprawiony stos można wymienić na nowy.
Random Length.
Funkcja „Random Length” umożliwia obróbkę desek o różnej długości bezpośrednio po sobie, bez konieczności przeprowadzania prac regulacyjnych.
Opcje:
Dysponujemy następującymi opcjami i możliwościami konfiguracji, z których możemy zbudować instalację idealnie zaspokajającą indywidualne potrzeby w zakresie wydajności, możliwości naprawy, przepływu materiałów itp.:
| Liczba agregatów naprawczych |
|
| Materiał wypełniający |
|
| System obsługi |
|
| Przebieg procesu |
|
Obszary zastosowania:
- Warstwy wierzchnie
- Parkiety
- Parkiety wielosegmentowe
- Deski podłogowe
- Deski wielowarstwowe
- itp.
Wymiary drewna:
- Długość min. / maks.:
900 mm / 3500 mm (2 iniektory)
900 mm / 2600 mm (3 iniektory) - Szerokość min. / maks.: 650 mm / 1300 mm
- Grubość min. / maks.: 16 mm / 45 mm
Instalacje referencyjne
TRC Panel 2TH
Instalacje referencyjne
TRC Panel 2TH
| Materiał wypełniający | Termoplastyczny (TH) 2 iniektory |
| System manipulacyjny | Obrotnica |
| Przebieg procesu | Sukcesywne skanowanie i naprawianie |
| Zastosowanie | Blaty z drewna litego |
| Wymiary płyty | B: 650 mm – 1300 mm dł.: 900 mm – 3000 mm |
TRC Panel 3OR
TRC Panel 3OR
| Materiał wypełniający | Organiczny (OR) 3 iniektory |
| System obsługi | Dalszy transport |
| Przebieg procesu | Jednoczesne skanowanie i naprawianie |
| Zastosowanie | Deski wielosegmentowe |
| Wymiary płyty | B: 650 mm – 1250 mm dł.: 900 mm – 2020 mm |
Doradca klienta WINTERSTEIGER chętnie pomoże znaleźć rozwiązanie dostosowane do indywidualnych potrzeb!
