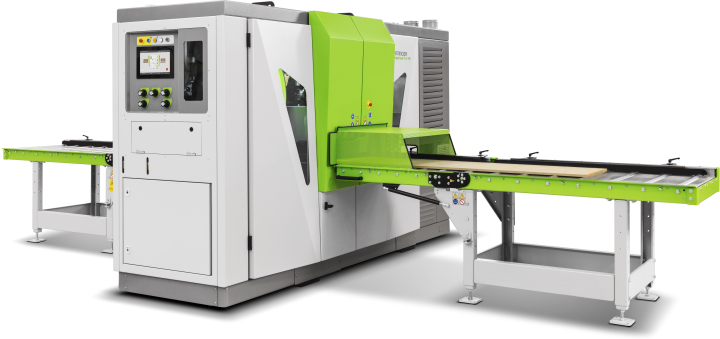

DSB Singlehead Pro XM
Sierra de cinta de corte delgado
DSB Singlehead Pro XM Sierra de cinta de corte delgado
Versatilidad sin concesiones
DSB Singlehead Pro XM Sierra de cinta de corte delgado
Versatilidad sin concesiones
El todoterreno en tecnología de corte delgado
Si se requiere la máxima flexibilidad para requisitos cambiantes, la DSB Singlehead Pro XM es la elección perfecta. Gracias a sus numerosas funciones, permite cortar madera incluso en las condiciones más difíciles, independientemente del tipo de madera y de la aplicación. Flexible y potente, ofrece la máxima precisión y rentabilidad.
Gracias al sofisticado concepto de la máquina, la ampliación posterior de la capacidad es un juego de niños: La sencilla ampliación en línea de la sierra de cinta de hasta 6 máquinas garantiza máxima flexibilidad. El robusto diseño y los conocimientos de muchos años de WINTERSTEIGER garantizan la disponibilidad máxima de la máquina y una rápida amortización.
- Robusta guía de bloques: Para una amplia gama de aplicaciones y un guiado preciso de la madera.
- Control de sierra de alta tecnología: Para una precisión máxima y una calidad de corte óptima.
- Máxima flexibilidad y rentabilidad: Adaptable a diferentes requisitos de producción.
- Dispositivo de sujeción automática: Para un cambio rápido y seguro de la hoja de sierra.
- Sistema de refrigeración integrado: Para prolongar la vida útil de las hojas de sierra.
- Control fácil de usar: Con interfaz de pantalla táctil para un manejo sencillo.
La suma de sus ventajas
Manejo eficiente
- Manejo sencillo
- Aplicaciones versátiles
- Mayor potencia de accionamiento
- Tecnología de sensores inteligentes
Todo el proceso de corte a la vista
- Medición automática de la anchura del bloque
- Supervisión automática de los rodamientos para una sustitución preventiva
- Pantalla multitáctil de 12 pulgadas para un mejor manejo
Versatilidad sin concesiones
- Mesa de apoyo maciza continua con revestimiento especial
- Procesamiento de todas las características del bloque
- Construcción robusta para las aplicaciones más duras
Control de sierra de alta tecnología para máxima precisión
- Inicio suave del corte para un mejor rendimiento de la sierra
- Supervisión controlada por sensores de las sierras
- Guías de carbono de alta tecnología
- Control del camino de la sierra
Máxima flexibilidad y rentabilidad
- Optimizada para aplicaciones de corte en húmedo y seco
- Tanto si se trata de una máquina independiente como de 6 máquinas en línea: Su máquina crece según las necesidades
Máxima ranura de corte para un máximo beneficio.
El que quiera tener éxito también de cara al futuro no puede descuidar el ahorro de material en tiempos de escasos recursos y los correspondientes precios elevados de materias primas: Tendrá un papel cada vez más importante. La DSB Singlehead Pro XM le aporta precisamente esta ventaja. Porque el compromiso de WINTERSTEIGER es el siguiente: Mínima ranura de corte en combinación con la máxima precisión. De este modo, se consigue un incremento del aprovechamiento de la madera de hasta un 40% frente a las máquinas convencionales de corte de madera.
Su beneficio:
un mayor aprovechamiento de la madera, hasta un 40 % más.
Corte regular con pérdida adicional debido a una precisión insuficiente.
¡Corte delgado WINTERSTEIGER con pérdida mínima de corte y máxima precisión!
Grosores de lámina a partir de 1,3 mm.
La combinación altamente innovadora de hoja delgada de sierra de cinta, guía de la hoja de sierra de cinta y guía del bloque rígida permite fabricar grosores de lámina extremadamente delgados. Con esta obra maestra técnica, la DSB Singlehead llena la laguna entre la chapa de madera clásica y la chapa aserrada de alta calidad.
Robusta guía del bloque para numerosas aplicaciones.

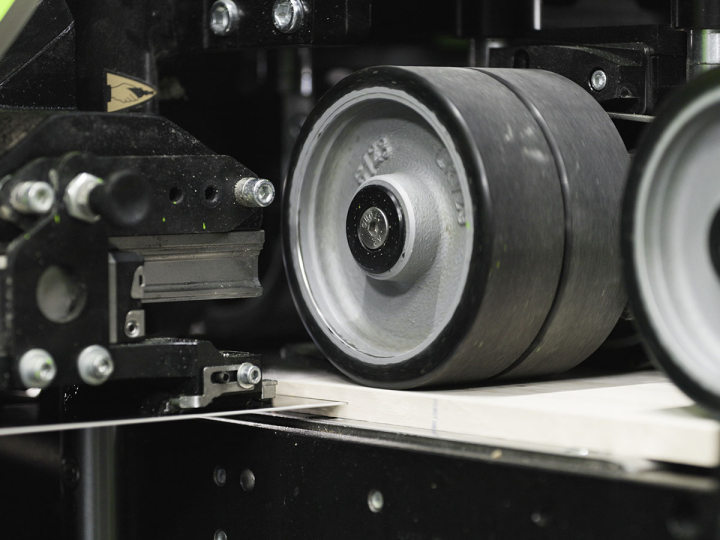

Innovador sistema de avance.
Los rodillos de transporte accionados arriba y abajo aseguran la entrada continua del bloque incluso en caso de características extremas de la pieza de trabajo. Un engomado especial de los rodillos de transporte, así como el innovador sistema de apriete proporcionan un óptimo agarre y una mínima fricción tanto para el producto húmedo como el seco. La mesa de apoyo con su revestimiento especial garantiza, al mismo tiempo, la máxima estabilidad de la pieza de trabajo. El accionamiento de los rodillos de transporte en la entrada y evacuación es de ajuste continuo y con regulación electrónica (4 – 20 m/min). La estabilización de la pieza de trabajo en vertical en la zona de corte facilita unos cortes absolutamente precisos.
La precisión extraordinariamente elevada de la DSB Singlehead Pro XM también se debe a la mesa de apoyo con su revestimiento especial. Los rodillos de presión accionados adicionales que están situados por encima de la zona de corte garantizan una estabilidad constante en todo el ancho de la pieza de trabajo. De este modo, no solo es posible cortar producto cepillado, sino también bloques irregulares con la rugosidad característica, propia del corte, con alabeo longitudinal o transversal, deformación o curvatura.
El óptimo avance para cualquier aplicación.
Para los requisitos de alto rendimiento en el rango de capacidad más alto, la DSB Singlehead Pro XM permite un avance especial para aplicaciones de alta velocidad, por ejemplo, en el procesamiento de madera blanda, está disponible un avance opcional con un rango de 8 a 45 m/min.
Bloques con alabeos longitudinales o transversales, deformaciones o curvaturas
Corte en seco de bloque
Corte en húmedo de bloque
|
Atributo |
Singlehead 350 Pro |
Singlehead 530 Pro |
Singlehead 660 Pro |
|
Potencia nominal del accionamiento principal |
32 kW |
37 kW |
37 kW |
|
Velocidad de la hoja de sierra de cinta, regulación continua |
Hasta 60 m/s |
Hasta 50 m/s |
Hasta 50 m/s |
|
Velocidad de avance 1) |
1 – 18 m/min |
1 – 18 m/min |
1 – 18 m/min |
|
Guía de hoja de sierra de cinta |
Guía de carbono, ajustable por un lado |
Guía de carbono, ajustable por un lado |
Guía de carbono, ajustable por un lado |
|
Ancho del bloque mín./máx. |
30 mm/350 mm |
30 mm/530 mm |
30 mm/660 mm |
|
Altura del bloque mín./máx. |
5 mm/165 mm |
5 mm/165 mm |
5 mm/165 mm |
|
Longitud del bloque mín./máx. |
350 mm/ilimitado |
350 mm/ilimitado |
350 mm/ilimitado |
|
Anchura de corte máx. |
350 mm |
530 mm |
660 mm |
|
Espesor de lámina mín. 1) |
1,5 mm |
1,5 mm |
1,5 mm |
|
Precisión de corte 1) |
Aprox. +/- 0,15 mm |
Aprox. +/- 0,15 mm |
Aprox. +/- 0,20 mm |
|
Espesor de corte |
a partir de 1,1 mm |
a partir de 1,1 mm |
a partir de 1,1 mm |
Más potencia
Posicionamiento rápido
En comparación con los ajustes de altura convencionales, el ajuste del módulo con accionamiento asistido a través de husillos roscados de precisión permite una velocidad hasta 10 veces mayor. De este modo se consigue un aprovechamiento rápido y óptimo de la altura de corte.
Alta potencia de accionamiento
Con la DSB Singlehead Pro, 37 kilovatios de potencia de accionamiento garantizan un alto rendimiento de corte con reservas suficientes, incluso para aplicaciones exigentes.
Sinfín de viruta y aspiración
Potente evacuación de viruta
La aspiración de viruta de la máquina se ha diseñado para que las virutas salgan de la máquina lo más rápido y eficazmente posible. Gracias a ello, se evitan las temperaturas excesivas en el interior de la máquina. Especialmente en el sector de la madera blanda y con altas velocidades de avance, donde se genera más serrín en menos tiempo, la aspiración optimizada supone una clara ventaja.

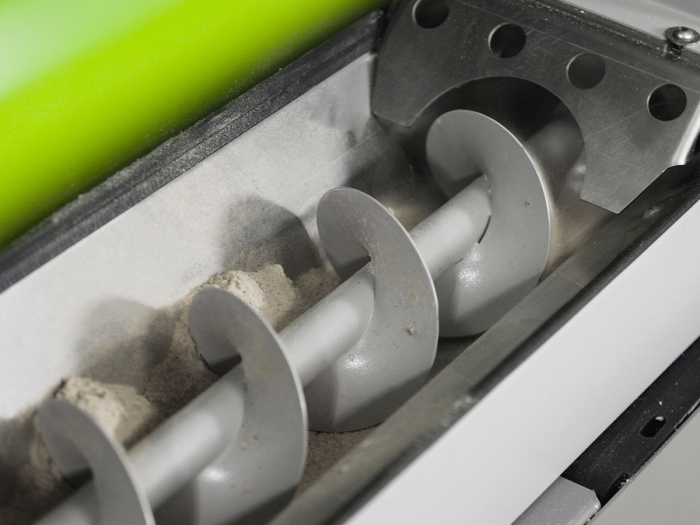

Sinfín de evacuación
El probado sinfín de evacuación se utiliza ahora también en la DSB Singlehead Pro XM, la máquina más grande de nuestra cartera de productos. Garantiza la evacuación continua del serrín fuera del interior de la máquina. También ayuda a la limpieza de la máquina: El serrín se puede barrer simplemente hacia el sinfín.
Control de sierra de alta tecnología para máxima precisión.
Inicio suave del corte para un mejor rendimiento de la sierra.
El sistema de inicio suave del corte protege la sierra y aumenta la calidad del producto final. Gracias a la velocidad reducida con la que la sierra penetra en el bloque de madera, se minimizan las fuerzas que actúan sobre la sierra: La desviación de la sierra es menor. Una vez la sierra ha penetrado completamente en el bloque, la velocidad de avance vuelve a incrementarse.
Supervisión controlada por sensores de las sierras.
Unos sensores se encargan de supervisar la fuerza ejercida sobre la guía de la hoja de sierra y la distancia entre la hoja de sierra y la guía de la hoja de sierra. La supervisión continua de la hoja de sierra y de la guía de la hoja de sierra significa que el operario tiene el proceso de corte bajo control: Gracias a los valores umbral ajustables libremente para la fuerza y la posición de la hoja de sierra, la máquina evita automáticamente los errores de producción.
Otras ventajas:
- Protección de la hoja de la sierra:
Se previene la pérdida de tensión de la hoja de la sierra por un estiramiento excesivo. - Protección de la máquina:
Se protegen los componentes de la máquina, ya que, si se produce una desviación, se interrumpe el avance, es decir, se detiene la máquina.
- Protección del material:
Se efectúa una medición temprana de la desviación de la sierra, lo que permite superar menos los valores de tolerancia y desechar menos material. - Coste de herramientas:
La representación gráfica permite efectuar el cambio de herramienta proactivo exactamente en el momento adecuado.
Supervisión controlada por sensores de las sierras

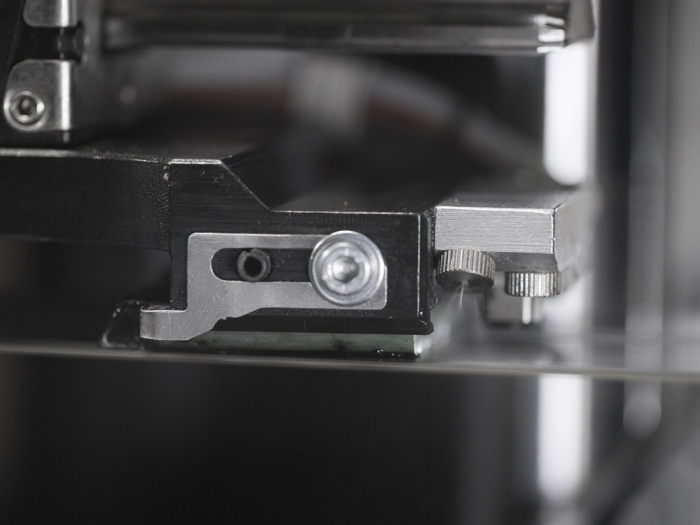

Guías de carbono de alta tecnología.
Este material compuesto de alta tecnología, formado por fibras de carbono extremadamente resistentes a la abrasión y por resina epoxi termorresistente, garantiza un guiado preciso de la hoja y una larga vida útil.
Control automático del movimiento de la sierra.
Cuando se cortan materiales no homogéneos, como la madera, la hoja de la sierra de cinta está expuesta a diferentes fuerzas de corte. Por medio de un sensor, el control automático de movimiento de la sierra detecta el desplazamiento de la hoja que provocan las diferentes fuerzas de corte. Una unidad de ajuste impulsada por un motor eléctrico controla los volantes y garantiza una óptima posición de la hoja de la sierra de cinta. De esta manera se evita además que la hoja se separe del volante.
Tensado servoneumático de la hoja de la sierra de cinta.
Una servoválvula regula la tensión de la hoja de la sierra de cinta, adaptándola a las respectivas dimensiones de la hoja. Durante las pausas del servicio, la presión de tensado se reduce, lo que contribuye conservar la hoja en buen estado.
World of Woodtech
Con WINTERSTEIGER puede elegir: Transformamos su máquina en un sistema de producción automatizado.
Máxima flexibilidad y rentabilidad.
Optimizada para aplicaciones de corte en húmedo y seco.
Flexibilidad implica estar preparado para cualquier tipo de exigencia con los correspondientes retos que ello supone. Sea la anchura de corte, la máxima altura del bloque de 165 mm o los innovadores sistemas de pulverización, en la DSB Singlehead Pro XM todo está pensado para garantizar una flexibilidad máxima.
Facilidad de comprensión gracias al práctico programa de madera.
Una clara guía del usuario facilita un ajuste rápido y visual de todos los parámetros deseados. La guía del usuario resulta comprensible a cualquiera, desde las personas en fase de aprendizaje hasta los expertos. Todos los ajustes importantes se pueden efectuar de forma muy visual en la pantalla de inicio.
Práctico: El software dispone de una función de memoria para los parámetros del proceso que se repiten a menudo. Además destaca por su guía del operario en varios idiomas y los numerosos menús de servicio y ayuda. Por ejemplo, con programas de corte, madera y sierra, captación de datos de servicio, indicadores de diagnóstico, así como de mantenimiento.
En línea con la demanda: Lubricación - Refrigeración - Limpieza
Innovador sistema de pulverización con hasta dos lubricantes diferentes para lubricar y refrigerar la hoja de sierra y evitar la acumulación de resina, aumentando así la vida útil de las hojas de sierra.
Para el corte de madera húmeda se dispone opcionalmente de una pulverización adicional con agua.

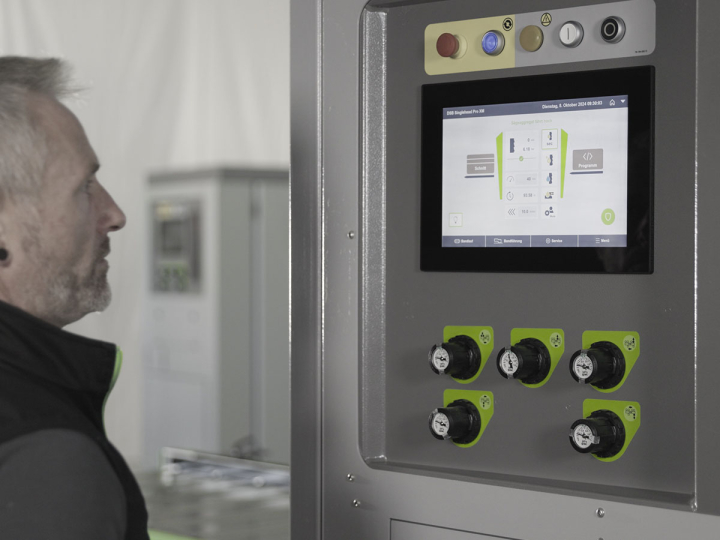

Manejo intuitivo
Tamaño de la pantalla: 12“
Manejo con facilidad de teléfono móvil
Facilidad de comprensión gracias al práctico programa de madera.
Una clara guía del usuario facilita un ajuste rápido y visual de todos los parámetros deseados. La guía del usuario resulta comprensible a cualquiera, desde las personas en fase de aprendizaje hasta los expertos.

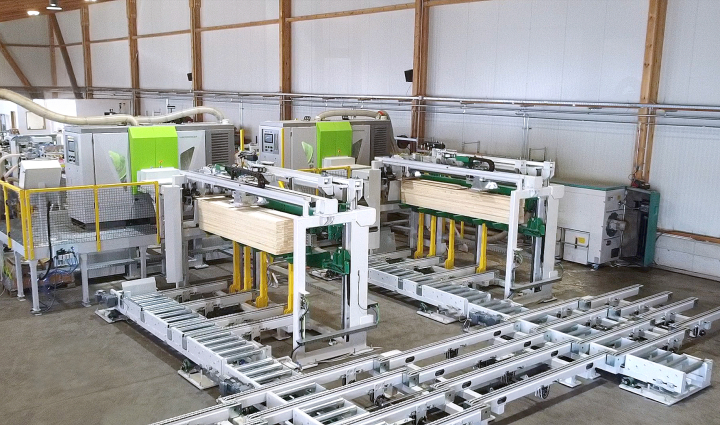

Desde la máquina individual hasta el sistema de producción de varios módulos.
DSB Singlehead Pro XM: un concepto de máquina que va creciendo conforme a sus exigencias de capacidad. Usted comienza con una única sierra de cinta de corte delgado que puede ir ampliando según su necesidad hasta completar un sistema de producción con hasta 6 máquinas. Los sistemas de producción forman unidades de producción completas en un diseño compacto.
La automatización y la integración en soluciones de proceso individuales forman parte de la competencia principal de WINTERSTEIGER.
Hojas de sierra a partir de un proceso propio de desarrollo y producción.
Los clientes exigentes necesitan herramientas personalizadas.
En función de las necesidades específicas de cada caso, WINTERSTEIGER ofrece el mejor material y la dimensión de la sierra y geometría de dientes óptimas.
¡Las sierras alternativas de corte delgado y las sierras de cinta de corte delgado de WINTERSTEIGER convencen!
- Solución óptima
- Rentabilidad máxima
- Socio de confianza:
Instalaciones completas específicas para el cliente
Instalaciones completas específicas para el cliente
Dentro del Grupo WINTERSTEIGER, VAP-WINTERSTEIGER es el especialista en construcción de instalaciones y automatización. Productores de renombre de todo el mundo confían en las instalaciones "MADE IN AUSTRIA".
La línea de producción de madera de conífera para tableros multicapa. Instalación totalmente automática para el cepillado grueso de bloques, la separación en capas exteriores mediante 3 sierras de cinta de corte delgado DSB Twinhead Pro XM conectadas en serie, el cepillado lateral del paquete de capas exteriores, la separación y eliminación de polvo de las láminas, así como la evaluación de la calidad de las capas exteriores para la producción de tableros multicapa.
Servicio posventa de WINTERSTEIGER.
El seguimiento permanece cuando finaliza la entrega.
Servicio posventa de WINTERSTEIGER.
El seguimiento permanece cuando finaliza la entrega.
El mejor momento para evaluar la calidad de una inversión es varios años después de la entrega. Por ello, WINTERSTEIGER dispone de un servicio posventa que trabaja para usted en todo el mundo.
- Puesta en servicio y cursos de formación
- Apoyo a la producción
- Mantenimiento preventivo
- Pedidos globales de materiales consumibles y sierras
- Eficiente servicio postventa
¡El experimentado personal de ventas de WINTERSTEIGER le ayudará con gusto a diseñar una solución que se adapte a sus necesidades!
